性能優(yōu)異、質量穩(wěn)定
●我司通過嚴格的原材料質量控制和生產工藝工藝確保了鋁合金犧牲陽極的使用性能和質量穩(wěn)定性。
●原材料的純度決定了陽極成分中有害雜質的含量以及配方的精準性，進而對陽極的性能產生決定性作用。我司采用高純度的原材料并對每個生產和供貨原材料批次嚴格按照質量控制要求進行成分檢驗、驗收、標記和儲存。
●犧牲陽極作為一種鋁合金澆鑄產品，其金相組織決定了陽極的使用性能。以下為配方相同，生產工藝精確控制的犧牲陽極產品（右）與生產工藝粗獷的犧牲陽極產品（左）的金相組織和電化學性能（DNVGL-B401 APPENDDIX B）測試后的溶解形貌，可見我司工藝精確控制的犧牲陽極晶粒細小且較為均勻、晶粒堆積緊，對應的溶解形貌也更為均勻。
●長期服役過程中，溶解形貌不均勻的陽極產品將面臨因局部腐蝕導致基體掉落而無法充分利用，而我司的陽極產品可以有效規(guī)避這個問題。

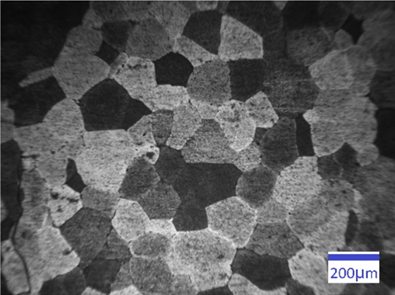

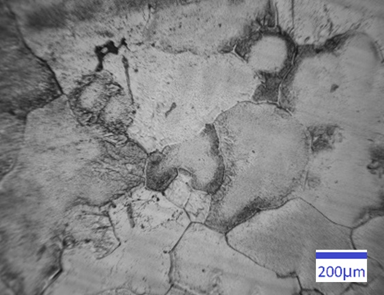

晶粒粗大、不均勻 |
晶粒細小且均勻 |

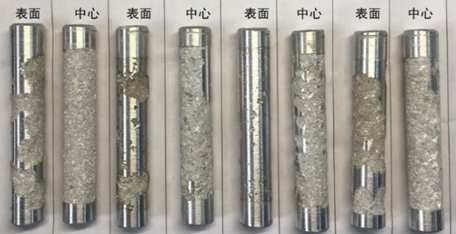

電化學性能檢測后的不均勻溶解形貌 |

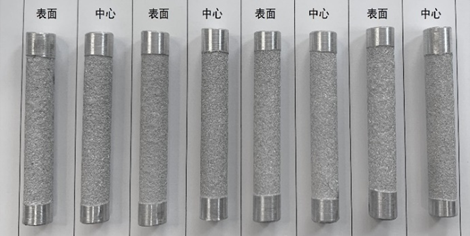

電化學性能檢測后的均勻溶解形貌 |
針對使用環(huán)境提供選項
我司犧牲陽極產品系列豐富，針對不同工程使用環(huán)境的提供了對應的犧牲陽極產品，主要包括：
●常規(guī)犧牲陽極
我司生產的常規(guī)犧牲陽極產品性能優(yōu)異、質量穩(wěn)定，大量用于船舶、海洋平臺、導管架等場景，電位穩(wěn)定、點容量大、溶解形貌均勻，腐蝕產物易于脫落，有利于減小更換、維護等工作，降低終端用戶的維護成本。
●深海用犧牲陽極
我司生產的深海用犧牲陽極有效解決了常見犧牲陽極在低溫海水環(huán)境下不易活化而無法為結構物提供陰保電流的問題。我司針對深海環(huán)境設計的犧牲陽極可在低溫條件下快速活化，為金屬結構物提供有效的初始極化；并在活化后持續(xù)保持穩(wěn)定的工作電位、陽極反應產物易脫落，為中期和末期的陰極保護的有效性提供了保障。
●海泥環(huán)境用犧牲陽極
海泥環(huán)境用犧牲陽極的開路電位達到-1.13V、工作電位達到-1.08V，緩解了海泥環(huán)境中土壤電阻大導致的電流發(fā)出能力不足問題。
●高溫環(huán)境（40℃-75℃）用犧牲陽極
常規(guī)的鋁合金犧牲陽極以及鋅合金陽極在高溫環(huán)境下往往發(fā)生嚴重鈍化，喪失提供陰極保護的能力；我司為解決這一使用環(huán)境下的問題，專門研制了高溫型鋁合金犧牲陽極，腐蝕產物易脫落，長期使用性能穩(wěn)定，為使用溫度較高的非開放環(huán)境提供防腐方案。
鋁陽極化學成分
對應標準 牌號 | 合金元素% | Al | ||||||||
Zn | In | Cd | Sn | Mg | Ti | Si | Fe | Cu | ||
DNV-RP-B401 | 2.50～5.75 | 0.015～0.040 | ≤0.002 | ≤0.12 | ≤0.09 | ≤0.003 | 余量 | |||
GB/T 4948-A12 | 2.2～5.2 | 0.020～0.045 | -- | 0.018～0.035 | -- | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A13 | 5.5～7.0 | 0.025～0.035 | -- | -- | -- | -- | 0.10～0.15 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A14 | 2.5～4.0 | 0.020～0.050 | -- | 0.025～0.075 | 0.50～1.00 | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A21 | 4.0～7.0 | 0.020～0.050 | -- | -- | 0.50～1.50 | 0.01～0.08 | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
注：當用戶有要求時，對犧牲陽極的化學成分可作適當調整，但其性能與質量均符合相關標準的規(guī)定。 | ||||||||||
鋁陽極電化學性能
對應標準 牌號 | 開路電位 -V，SCE | 閉路電位 -V，SCE | 實際電容量 A.h/kg | 電流效率 % |
GB/T 4948-A12、A13、A14 | 1.10～–1.18 | 1.05～1.12 | ≥2400 | ≥85 |
GB/T 4948-A21 | 1.10～–1.18 | 1.05～1.12 | ≥2600 | ≥90 |
DNV-RP-B401 | / | ≥1.10 | ≥2500 | / |
注：1、參比電極：飽和甘汞電極； 2、介質：人造海水或天然海水。 | ||||

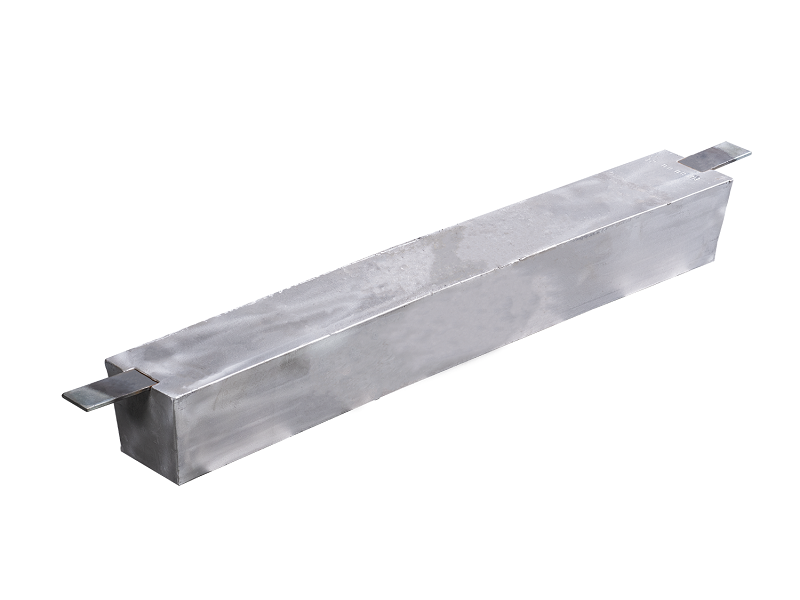

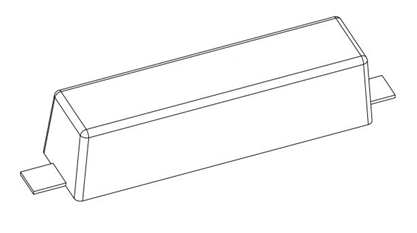

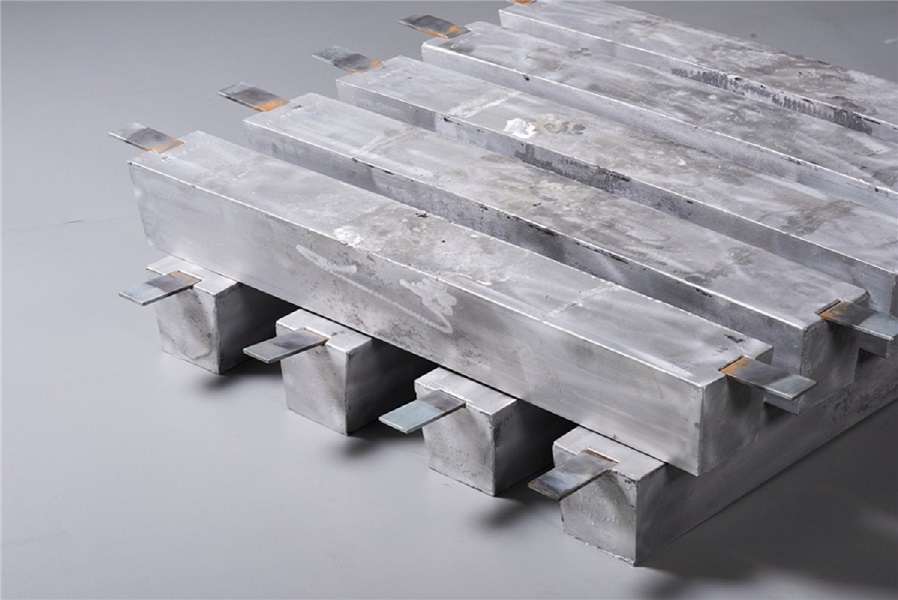

海水冷卻水系統(tǒng)用長條鋁陽極
 |  |

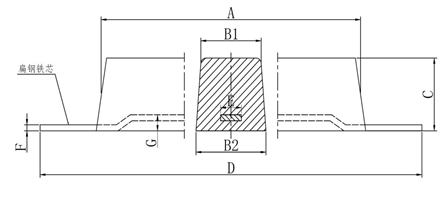

型號 | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | |||
A×（B1+B2）×C | D | E | F | G | |||
YX-AL-E-1 | 1200×（200+280）×150 | 1400 | 70 | 10 | 10 | 114.2 | 121.7 |
YX-AL-E-2 | 800×（200+280）×150 | 1000 | 60 | 8 | 10 | 76.6 | 80.2 |
YX-AL-E-3 | 1000×（115+135）×130 | 1200 | 50 | 6 | 10 | 42.9 | 45.6 |
YX-AL-E-4 | 500×（115+135）×130 | 620 | 50 | 6 | 10 | 21.4 | 22.8 |
YX-AL-E-5 | 1000×（80+100）×80 | 1200 | 30 | 4 | 8 | 19 | 20 |
YX-AL-E-6 | 500×（105+135）×100 | 620 | 40 | 4 | 10 | 15.9 | 16.6 |
YX-AL-E-7 | 500×（80+100）×80 | 620 | 30 | 4 | 8 | 9.5 | 10 |
YX-AL-E-8 | 400×（110+120）×50 | 500 | 35 | 3 | 6 | 6 | 6.3 |
YX-AL-E-9 | 300×（140+160）×40 | 360 | 60 | 3 | 6 | 4.6 | 5 |
YX-AL-E-10 | 200×（90+110）×40 | 250 | 30 | 3 | 6 | 2 | 2.15 |

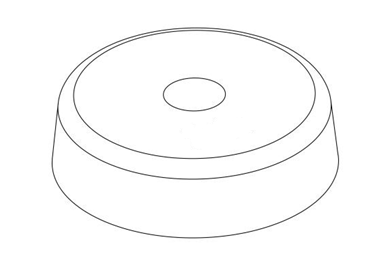

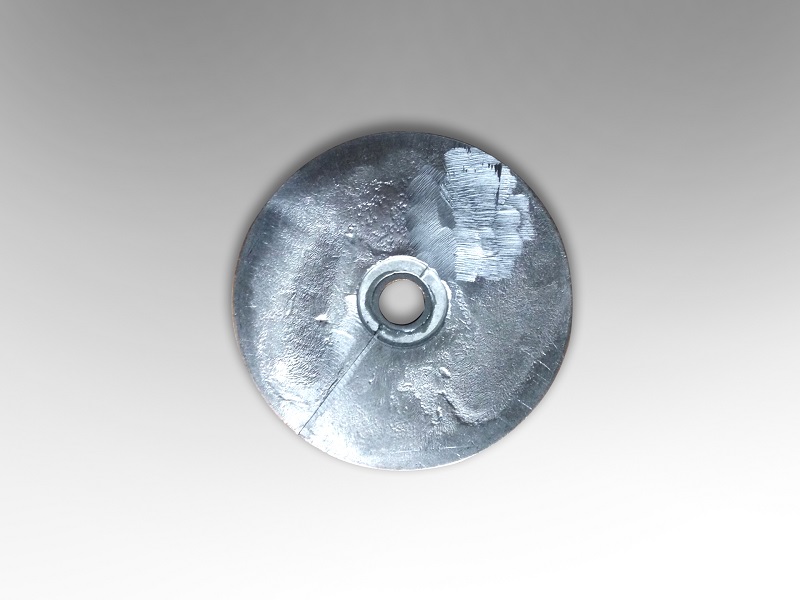

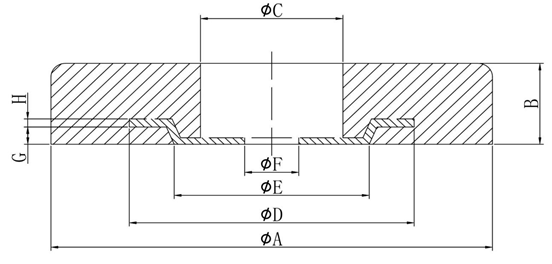

海水冷卻水系統(tǒng)用圓盤狀鋁陽極
 |  |
型號 | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | |||||
A×B | C | D | E | F | H | G | |||
YX-AL-E-11 | 300×60 | 40 | 80 | 50 | 12 | 4 | 8 | 10.7 | 10.8 |
YX-AL-E-12 | 360×40 | 50 | 100 | 70 | 14 | 4 | 6 | 10.3 | 10.5 |
YX-AL-E-13 | 300×40 | 40 | 80 | 50 | 12 | 4 | 6 | 7.1 | 7.2 |
YX-AL-E-14 | 200×50 | 35 | 75 | 45 | 10 | 4 | 6 | 3.8 | 3.9 |
YX-AL-E-15 | 180×50 | 35 | 75 | 45 | 10 | 4 | 6 | 3.0 | 3.1 |
YX-AL-E-16 | 120×100 | 30 | 75 | 45 | 10 | 4 | 10 | 2.5 | 2.6 |
