性能優(yōu)異、質(zhì)量穩(wěn)定
●我司通過嚴(yán)格的原材料質(zhì)量控制和生產(chǎn)工藝工藝確保了鋁合金犧牲陽極的使用性能和質(zhì)量穩(wěn)定性。
●原材料的純度決定了陽極成分中有害雜質(zhì)的含量以及配方的精準(zhǔn)性，進(jìn)而對(duì)陽極的性能產(chǎn)生決定性作用。我司采用高純度的原材料并對(duì)每個(gè)生產(chǎn)和供貨原材料批次嚴(yán)格按照質(zhì)量控制要求進(jìn)行成分檢驗(yàn)、驗(yàn)收、標(biāo)記和儲(chǔ)存。
●犧牲陽極作為一種鋁合金澆鑄產(chǎn)品，其金相組織決定了陽極的使用性能。以下為配方相同，生產(chǎn)工藝精確控制的犧牲陽極產(chǎn)品（右）與生產(chǎn)工藝粗獷的犧牲陽極產(chǎn)品（左）的金相組織和電化學(xué)性能（DNVGL-B401 APPENDDIX B）測(cè)試后的溶解形貌，可見我司工藝精確控制的犧牲陽極晶粒細(xì)小且較為均勻、晶粒堆積緊，對(duì)應(yīng)的溶解形貌也更為均勻。
●長(zhǎng)期服役過程中，溶解形貌不均勻的陽極產(chǎn)品將面臨因局部腐蝕導(dǎo)致基體掉落而無法充分利用，而我司的陽極產(chǎn)品可以有效規(guī)避這個(gè)問題。
晶粒粗大、不均勻 |
晶粒細(xì)小且均勻 |
電化學(xué)性能檢測(cè)后的不均勻溶解形貌 |
電化學(xué)性能檢測(cè)后的均勻溶解形貌 |
針對(duì)使用環(huán)境提供選項(xiàng)
我司犧牲陽極產(chǎn)品系列豐富，針對(duì)不同工程使用環(huán)境的提供了對(duì)應(yīng)的犧牲陽極產(chǎn)品，主要包括：
●常規(guī)犧牲陽極
我司生產(chǎn)的常規(guī)犧牲陽極產(chǎn)品性能優(yōu)異、質(zhì)量穩(wěn)定，大量用于船舶、海洋平臺(tái)、導(dǎo)管架等場(chǎng)景，電位穩(wěn)定、點(diǎn)容量大、溶解形貌均勻，腐蝕產(chǎn)物易于脫落，有利于減小更換、維護(hù)等工作，降低終端用戶的維護(hù)成本。
●深海用犧牲陽極
我司生產(chǎn)的深海用犧牲陽極有效解決了常見犧牲陽極在低溫海水環(huán)境下不易活化而無法為結(jié)構(gòu)物提供陰保電流的問題。我司針對(duì)深海環(huán)境設(shè)計(jì)的犧牲陽極可在低溫條件下快速活化，為金屬結(jié)構(gòu)物提供有效的初始極化；并在活化后持續(xù)保持穩(wěn)定的工作電位、陽極反應(yīng)產(chǎn)物易脫落，為中期和末期的陰極保護(hù)的有效性提供了保障。
●海泥環(huán)境用犧牲陽極
海泥環(huán)境用犧牲陽極的開路電位達(dá)到-1.13V、工作電位達(dá)到-1.08V，緩解了海泥環(huán)境中土壤電阻大導(dǎo)致的電流發(fā)出能力不足問題。
●高溫環(huán)境（40℃-75℃）用犧牲陽極
常規(guī)的鋁合金犧牲陽極以及鋅合金陽極在高溫環(huán)境下往往發(fā)生嚴(yán)重鈍化，喪失提供陰極保護(hù)的能力；我司為解決這一使用環(huán)境下的問題，專門研制了高溫型鋁合金犧牲陽極，腐蝕產(chǎn)物易脫落，長(zhǎng)期使用性能穩(wěn)定，為使用溫度較高的非開放環(huán)境提供防腐方案。
鋁陽極化學(xué)成分
對(duì)應(yīng)標(biāo)準(zhǔn) 牌號(hào) | 合金元素% | Al | ||||||||
Zn | In | Cd | Sn | Mg | Ti | Si | Fe | Cu | ||
DNV-RP-B401 | 2.50～5.75 | 0.015～0.040 | ≤0.002 | ≤0.12 | ≤0.09 | ≤0.003 | 余量 | |||
GB/T 4948-A12 | 2.2～5.2 | 0.020～0.045 | -- | 0.018～0.035 | -- | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A13 | 5.5～7.0 | 0.025～0.035 | -- | -- | -- | -- | 0.10 ～ 0.15 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A14 | 2.5～4.0 | 0.020～0.050 | -- | 0.025～0.075 | 0.50～1.00 | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A21 | 4.0～7.0 | 0.020～0.050 | -- | -- | 0.50～1.50 | 0.01～0.08 | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
注：當(dāng)用戶有要求時(shí)，對(duì)犧牲陽極的化學(xué)成分可作適當(dāng)調(diào)整，但其性能與質(zhì)量均符合相關(guān)標(biāo)準(zhǔn)的規(guī)定。 | ||||||||||
鋁陽極電化學(xué)性能
對(duì)應(yīng)標(biāo)準(zhǔn) 牌號(hào) | 開路電位 -V，SCE | 閉路電位 -V，SCE | 實(shí)際電容量 A.h/kg | 電流效率 % |
GB/T 4948-A12、A13、A14 | 1.10～–1.18 | 1.05～1.12 | ≥2400 | ≥85 |
GB/T 4948-A21 | 1.10～–1.18 | 1.05～1.12 | ≥2600 | ≥90 |
DNV-RP-B401 | / | ≥1.10 | ≥2500 | / |
注：1、參比電極：飽和甘汞電極； 2、介質(zhì)：人造海水或天然海水。 | ||||

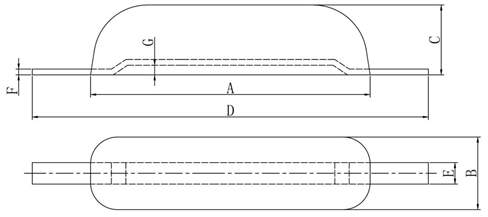

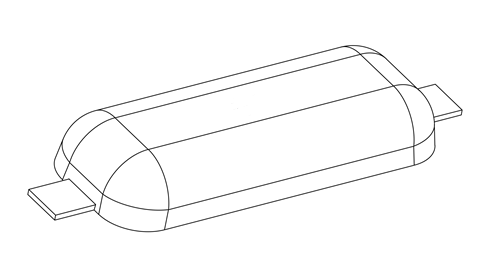

單鐵腳
 |  |
型號(hào) | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | |||
A×B×C | D | E | F | G | |||
YX-AL-H-1 | 800×140×60 | 900 | 45 | 6 | 10 | 14.4 | 16.2 |
YX-AL-H-2 | 800×140×50 | 900 | 45 | 6 | 8 | 12.3 | 14.1 |
YX-AL-H-3 | 800×140×40 | 900 | 45 | 6 | 6 | 10.1 | 11.9 |
YX-AL-H-4 | 600×120×50 | 700 | 40 | 6 | 8 | 7.7 | 8.9 |
YX-AL-H-5 | 400×120×50 | 460 | 35 | 5 | 8 | 5 | 5.7 |
YX-AL-H-6 | 500×100×40 | 580 | 40 | 5 | 6 | 4.2 | 5.2 |
YX-AL-H-7 | 400×100×40 | 460 | 30 | 4 | 6 | 3.5 | 3.9 |
YX-AL-H-8 | 300×100×40 | 360 | 30 | 4 | 6 | 2.5 | 2.8 |
YX-AL-H-9 | 250×100×40 | 300 | 30 | 4 | 6 | 2.1 | 2.3 |
YX-AL-H-10 | 180×70×435 | 230 | 25 | 4 | 6 | 0.8 | 1 |

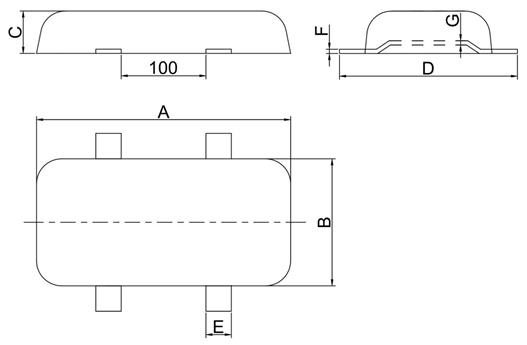

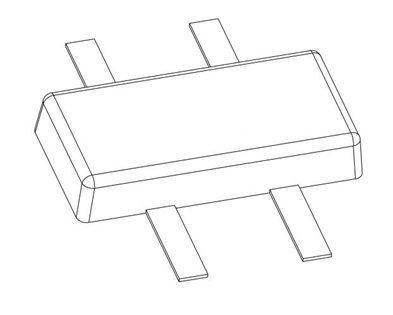

雙鐵腳
 |  |
型號(hào) | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | |||
A×B×C | D | E | F | G | |||
YX-AL-H-11 | 300×150×50 | 360 | 30 | 4 | 6 | 5.6 | 6.2 |
YX-AL-H-12 | 300×150×40 | 360 | 30 | 4 | 6 | 4.4 | 5 |
