陰極保護監測控制系統
系統組成及特點：
1. 電源組件：由于要求具備深海和遠海的檢測，電源應配以小型太陽能電池板和可充放電蓄電池。 5年后，蓄電池的電量滿足初始量的70%。
2. 支撐架構：不銹鋼測試箱和支撐管提供結構支持，以及IP65防護。
3. 測試組件：
l結構物-電解質電位。通過內置下水參比電極測量；
l陽極輸出電流。通過陽極電纜外加分流器測量；
l交直流干擾測量。通過內置下水腐蝕試片測量。
4. 傳輸組件：將測試組件收集的數據通過無線傳輸給控制室的監控電腦。
5. 數據處理組件：監控電腦將收到的測試信號通過軟件處理后，顯示出整個犧牲陽極陰極保護監控系 統數據，包括：
l結構物-電解質電位；
l陽極輸出電流；
l陽極剩余壽命；
l交直流干擾。

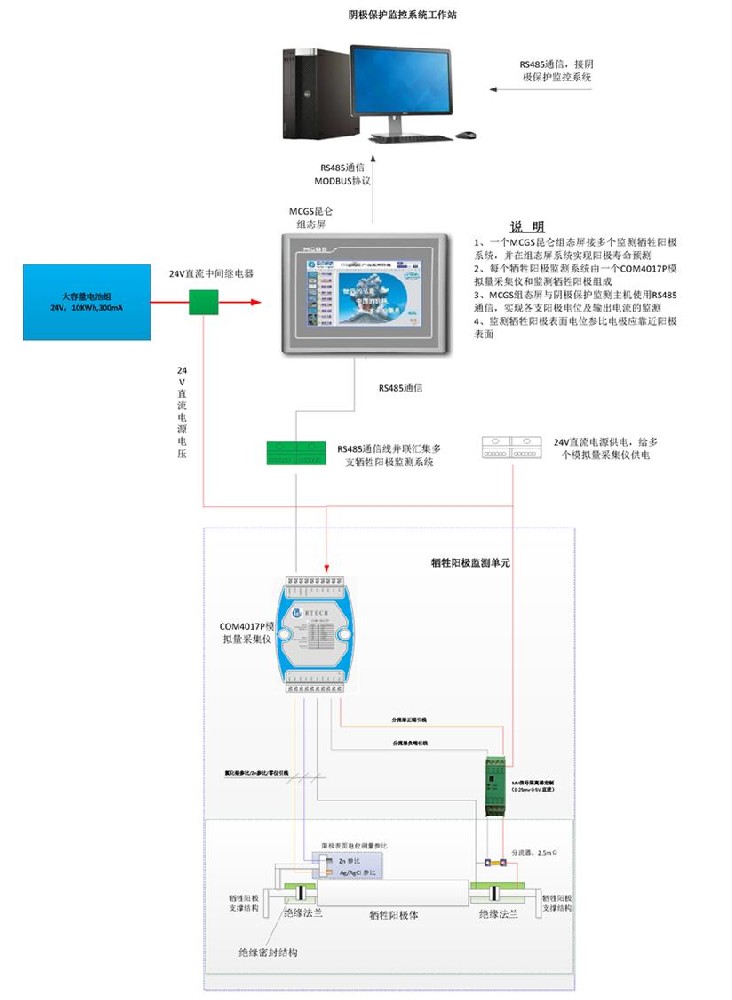

系統原理圖：
