全要素腐蝕監測系統

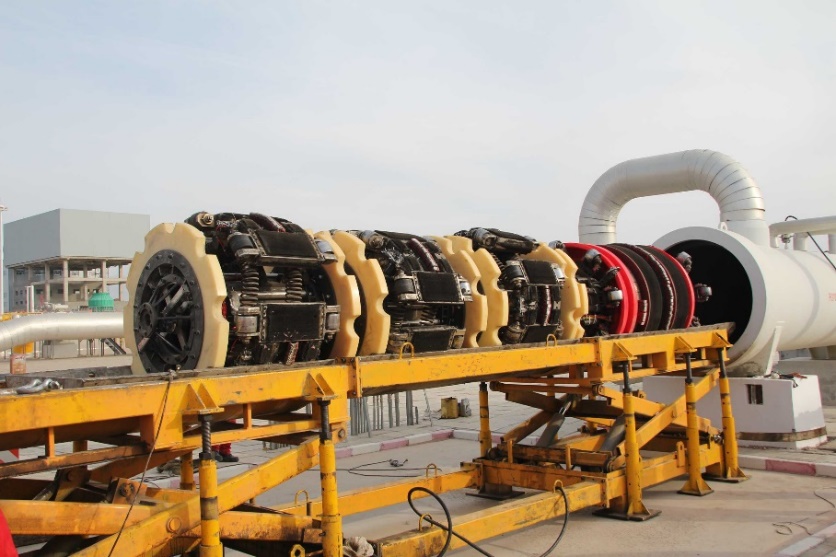

全方位內檢測設備

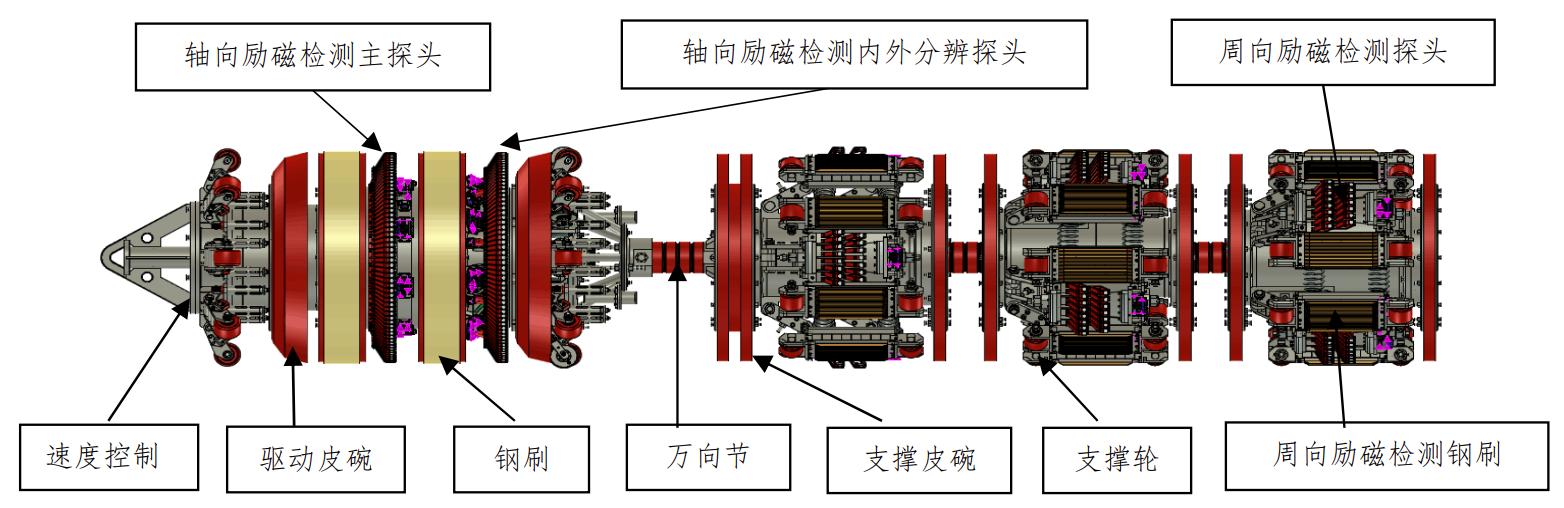

全方位內檢測設備示意圖
●驅動皮腕——管道輸送介質在動力皮腕上產生檢測設備的運行動力和起到支撐作用；
●鋼刷——鋼刷與管壁接觸完成永磁鐵、磁軛和管壁的閉合磁路；
●萬向節——檢測節和計算機節的柔性連接；
●探頭——由磁敏元件組成，完成缺陷的檢測；
●里程輪——完成定位信號的檢測。
管線輸送介質作用在動力節皮碗上的壓差把檢測器在管線中推進。磁鋼節用來磁化管道，為數據 記錄提供磁場。通過探頭采集磁通量變化來反映管壁的缺陷。探頭放置于永磁鐵兩極之間，測量一個 截面上的各點漏磁通信號。超高清三軸探頭可以準確測量沿磁場三個方向的信號。計算機將探頭采集 來的信息經過模/數轉換、放大、數據處理、壓縮儲存。里程輪記錄里程脈沖以此確定檢測器在管道 中的相對位置，也以此來判斷缺陷在管道中的位置。
幾何形變檢測器

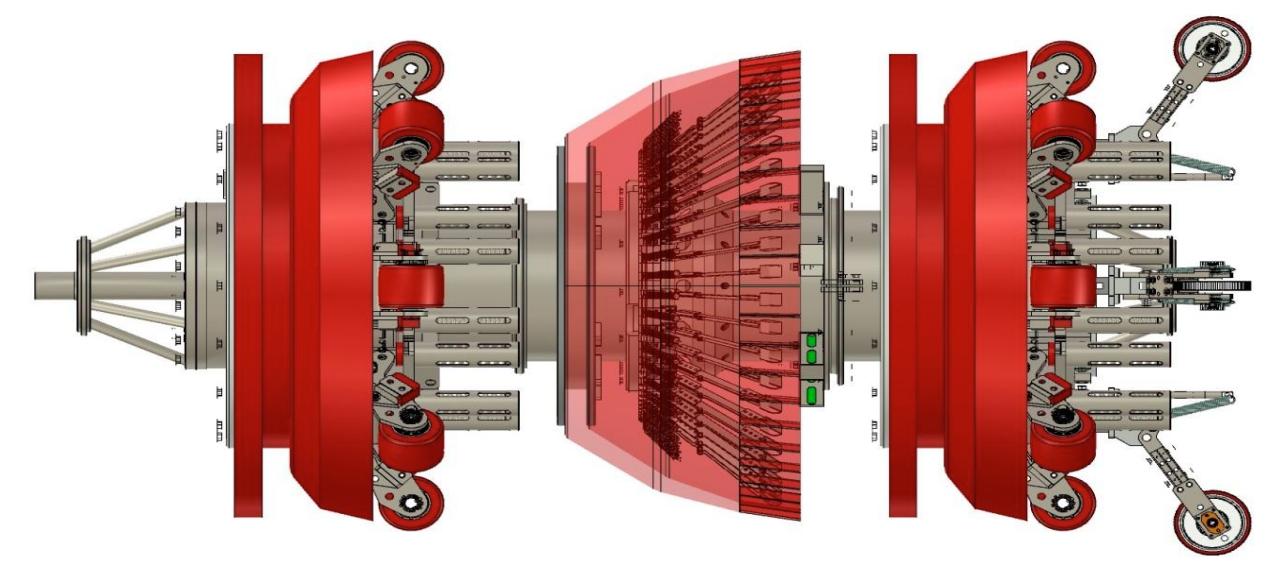

幾何形變檢測器示意圖

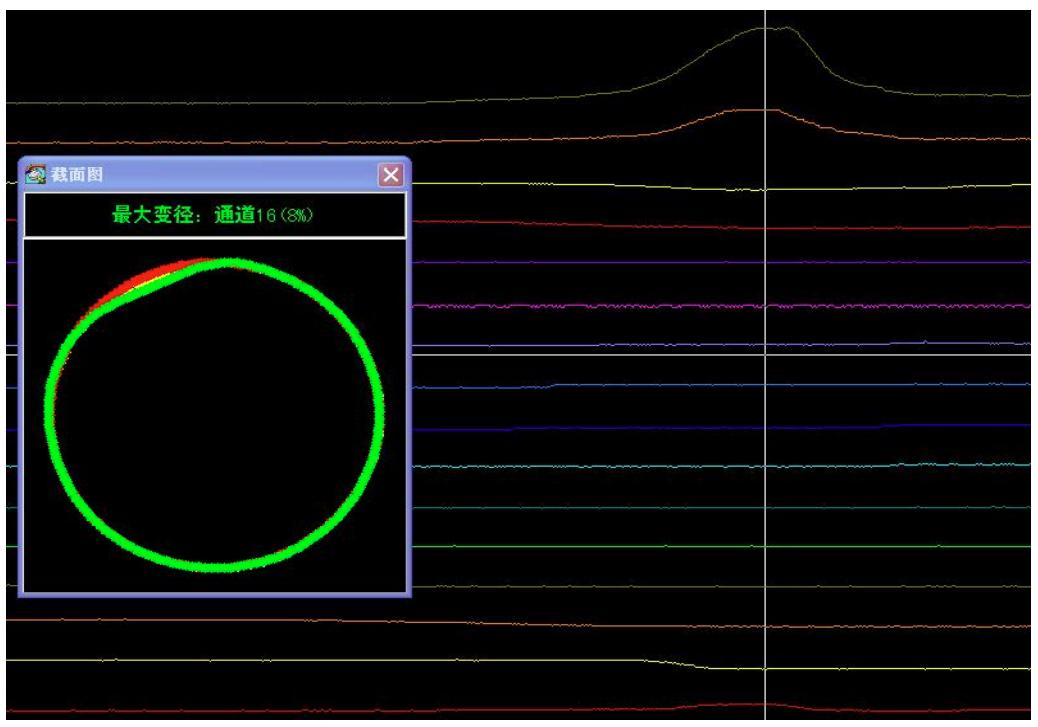

幾何變形檢測器完成管道變形檢測，包括低頻發射器，動力皮碗，萬向節、計算機、及變形傳感 器。幾何變形檢測器檢測波形如下圖所示，通過檢測曲線可以觀察管道是否存在變形。

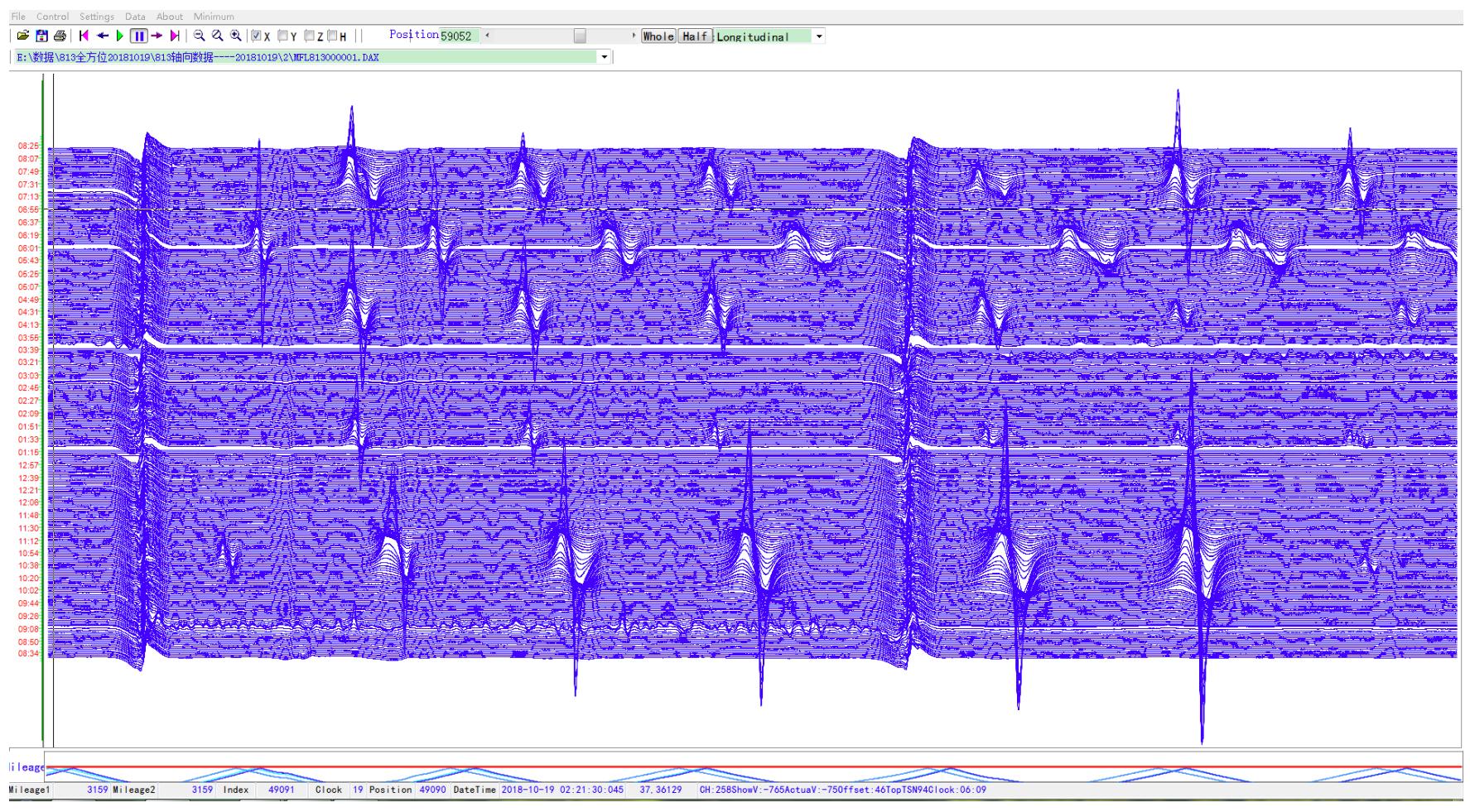

檢測數據
數據分析
管道漏磁探傷數據分析處理系統是管道漏磁在線探傷系統的一個重要組成部分，它的主要功能是 對探測器數據的備份與數據分析處理，以使判讀人員能夠快速解讀，繼而由軟件進行后處理，對管道 信息進行排序、分類，形成被測管道的完整的信息數據庫。其中包括閥門、大小頭、法蘭、陰極樁、 短管、管箍、定位點等管道信息及傷情信息，便于管道的維修、更換和傷情預報等維護工作。 數據分析系統，是由數據格式處理軟件、初步分析軟件、人工判讀軟、數據管理軟件組成，完成 檢測結果的生成。該系統完成管道缺陷、管壁變化、管壁材質變化、管道特征分辨的檢測，可提供缺 陷面積、深度、方位、位置等全面信息。

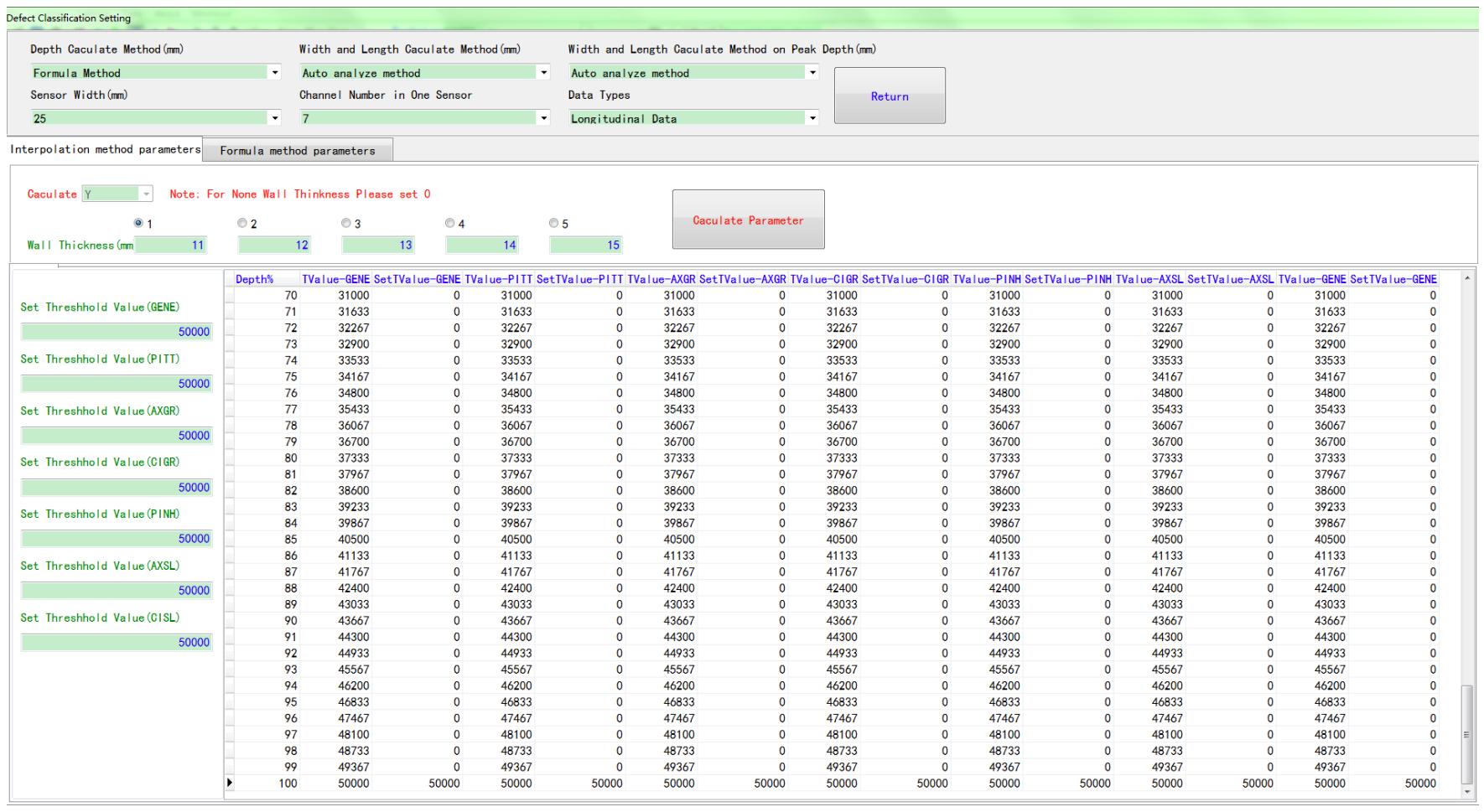

分析軟件
