遠洋船舶是一個大型鋼鐵結構體，船體鋼板結構在海水中會產生電化學腐蝕。船體涂層雖然能夠有效降低鋼結構的腐蝕，但是涂層在涂裝和使用過程中不可避免的出現漏涂、空隙、損耗而造成孔蝕。船舶外加電流陰極保護裝置能夠抑制這一電化學腐蝕，使船體鋼鐵表面得到有效保護。TC-Cathship外加電流陰極保護系統是我們基于多年電化學防護技術的研究和應用基礎上研發的適用于各類遠洋船舶的陰極保護系統。
系統特性：
l高效、耐蝕、耐沖擊的長壽命輔助陽極；
l單個陽極輸出可達20A-300A;
l可定制的輔助陽極形式；
l可分別控制各個輔助陽極輸出電流；
l具備實時數據的遠程傳輸和控制功能；
l安裝便捷，模塊化設計便于更換。
系統組成：
TC-Cathship由一臺大功率高頻開元直流電源、輔助陽極、高純鋅參比電極、軸接地裝置、舵接地裝置、屏蔽涂料等構成。直流電源具備標準的工業通信協議，可將數據直接對接到船舶的監控系統，也可做成一套獨立的控制系統。

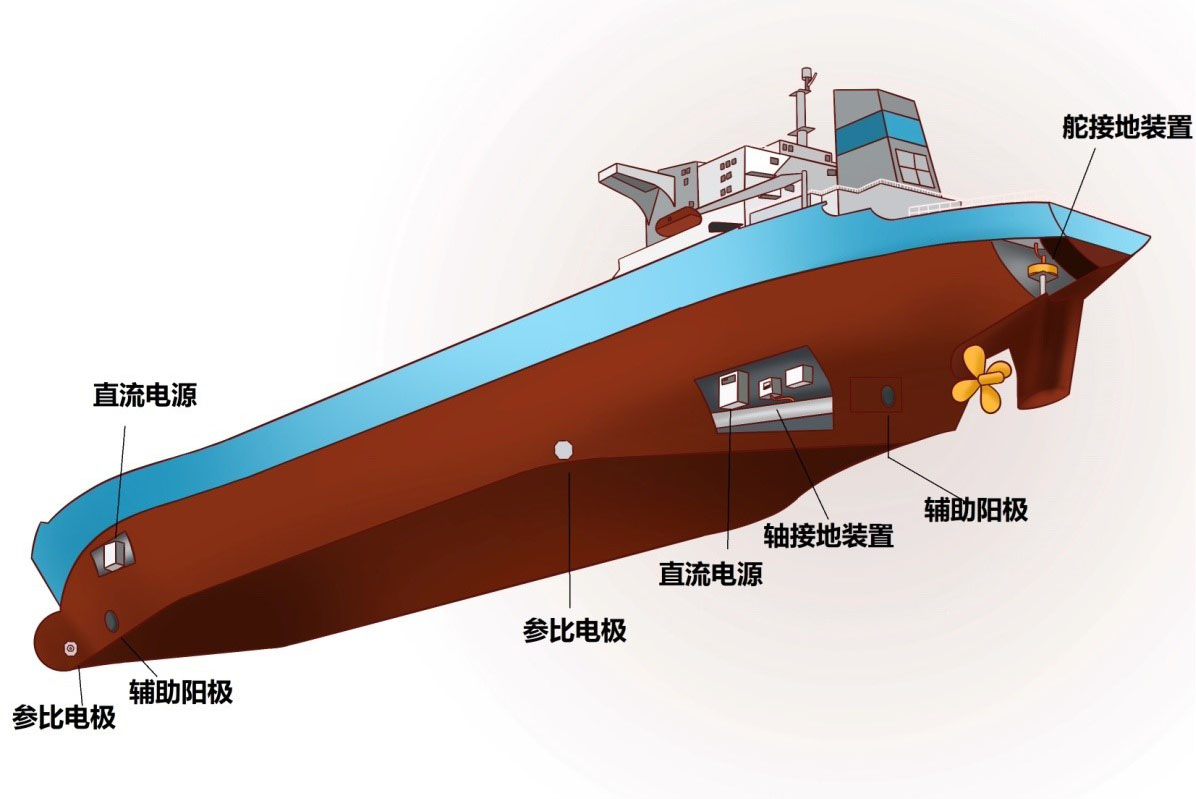

系統示意圖：

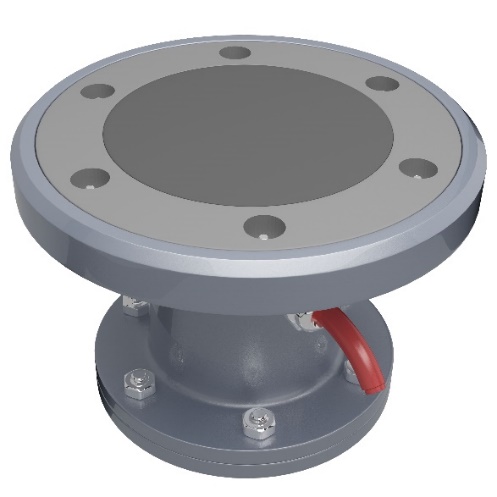

高效、耐蝕、長壽命輔助陽極：
混合金屬氧化物（MMO）陽極涂層消耗率低、電流大，被視為輔助陽極的最佳方案。但是陽極失效并非完全取決于涂層的損耗，不良生產工藝導致的涂層不均勻性以及低結合力在使用過程中容易導致陽極鈍化而失效，這也是我們經常發現更換下來的陽極表面仍殘留一定數量貴金屬氧化物涂層的原因。
傳統的輔助陽極通常3-5年就需要進行更換，我們將多年在氯堿、電解銅箔、水處理等領域研發、生產涂層鈦電極的經驗結合到陰極保護用輔助陽極的開發上，通過不同配方的多道涂層工藝較大的提高了輔助陽極的使用壽命。

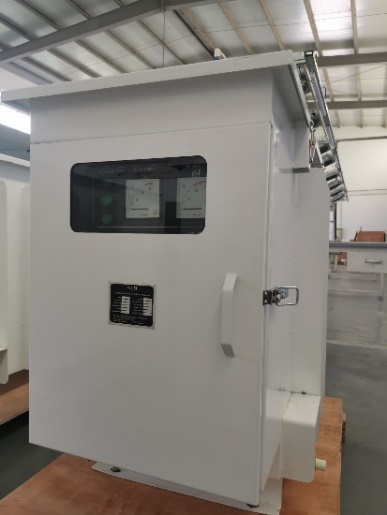

直流電源（恒電位儀）：
全新一代智能恒電位儀覆蓋了二極管全橋整流、可控硅以及高頻開關電源功能部件，基于嵌入式現代嵌入式計算機系統開發。具有全彩觸摸屏，完整的數據庫記錄，采用模塊化設計，能有效提供從數十安培至上千安培的電流輸出。產品具有智能化程度高、可靠性高、操作簡便、防護系統完善、壽命長等優點。
 |  |

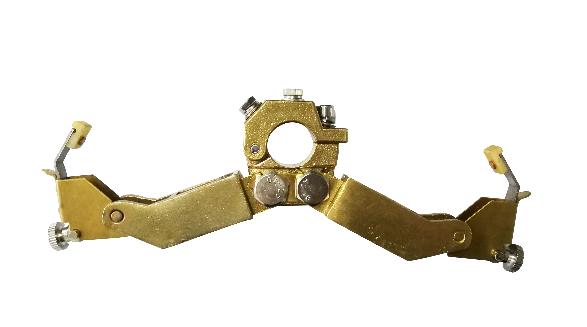

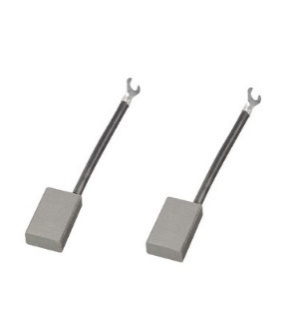

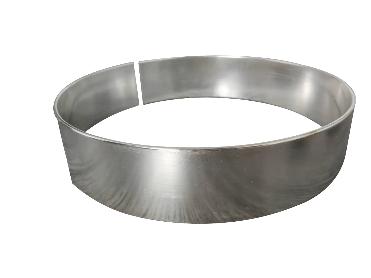

軸接地、舵接地、絕緣屏蔽層：
 |  |  |
