腐蝕防護工程方的案設計主要包括以下步驟：
（1）明確保護對象和保護目的；
（2）確定保護方法，根據保護對象和保護目的，選擇合適的保護方法，包括外加電流法和犧牲陽極法；
（3）調查和分析被保護對象的腐蝕情況，包括腐蝕類型、腐蝕速度等；
（4）選擇合適的陽極材料和電流密度；
（5）設計輔助陽極的結構和尺寸；
（6）計算保護電流和電流分布；
（7）確定陽極、參比電極的安裝位置和數量；
（8）選擇合適的電纜型號和規格；
（9）設計控制系統和監測系統；
（10）制定運行維護方案。
一、儲罐外壁外加電流系統
設計參數：
（1）保護方式：外加電流法；
（2）儲罐容量：10×104m3；
（3）儲罐底板直徑：80m；
（4）保護形式：采用柔性陽極，環形布置（每環柔性陽極末端引出電纜接至儲罐外防爆陽極接線箱內）；
（5）設計使用壽命：≥30年；
（6）保護電流密度：10mA/m2；
（7）基礎砂層電阻率：300Ω·m；
（8）柔性陽極額定輸出電流密度：52mA/m。

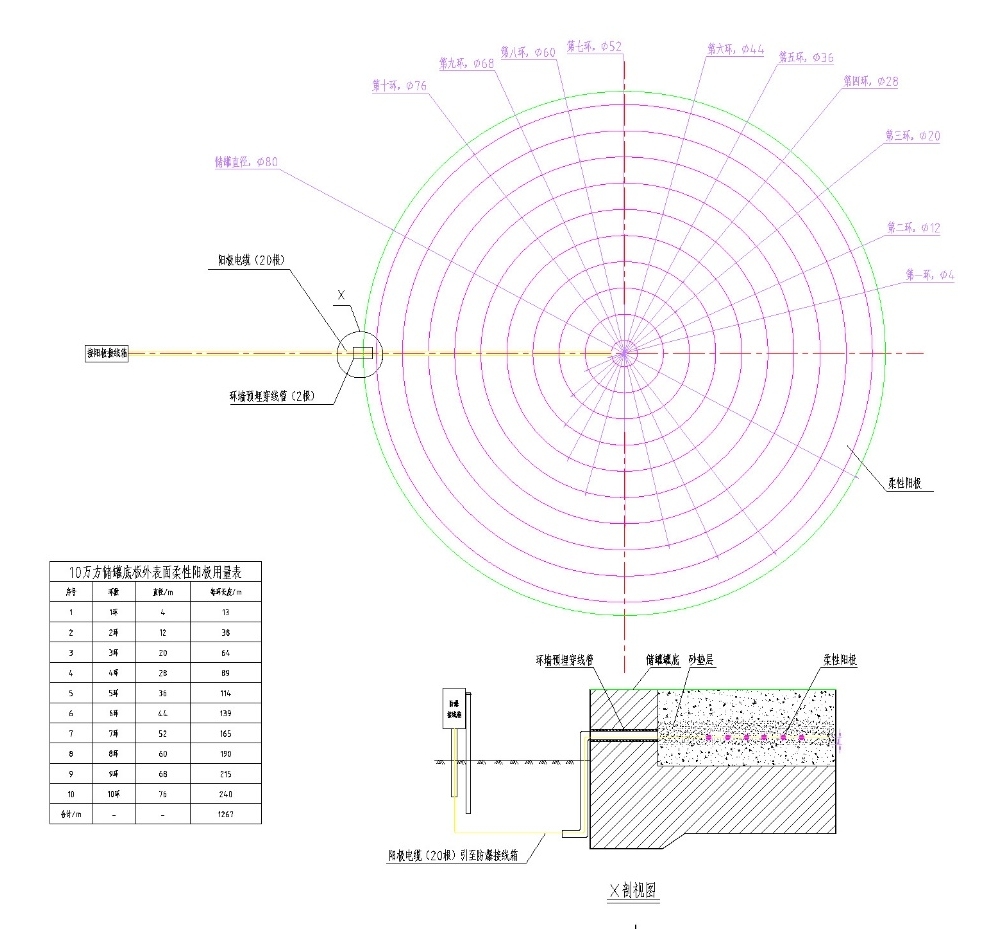

安裝示意圖
二、風電樁外壁外加電流系統
設計參數：
（1）基樁概況：樁體外徑φ8500mm~φ9800mm，厚度為76mm～90mm，泥面高程▽-34.30m；
（2）防腐涂層（內外壁）：水下區（包含全浸區、潮差區、浪濺區）及泥面以下4m采用海工重防腐涂層；泥下4m-10m基樁無涂層。
（3）極端高水位為▽+2.76m，極端低水位為▽-0.71m，樁底高程為▽-84.30m；
（4）環境介質為海水，海水電阻率取值為250Ω.mm；
（5）有效保護年限30年；
（6）在有效保護期內，鋼管樁/海水電位達到-0.80V～-1.10（相對于銀/氯化銀參比電極）；
（7）保護范圍為高程▽+2.76m至泥下10m范圍內的鋼管樁及附屬結構；
（8）MMO/Ti盤狀輔助陽極（Ф200mm），法蘭式安裝。

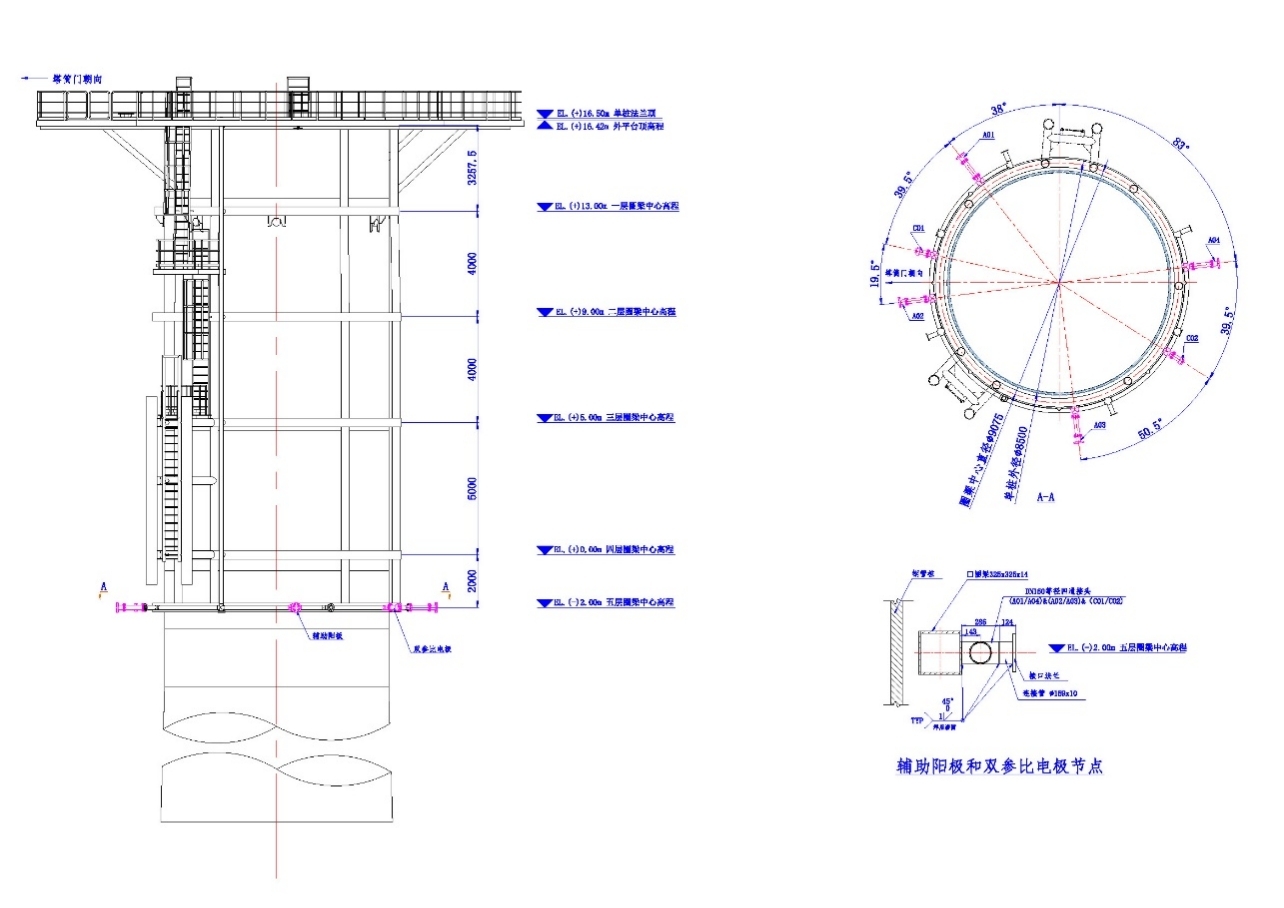

安裝示意圖
三、PCCP管道犧牲陽極系統
設計參數：
（1）保護對象：PCCP管道、鋼制彎管段；
（2）PCCP管道外徑：2400mm；
（3）鋼制管道外徑：2400mm；
（4）腐蝕環境：土壤；
（5）土壤電阻率：16Ω.m；
（6）設計壽命：不小于100年；
（7）保護電流密度：PCCP管道：0.4mA/m2；鋼管：0.1 mA/m2。

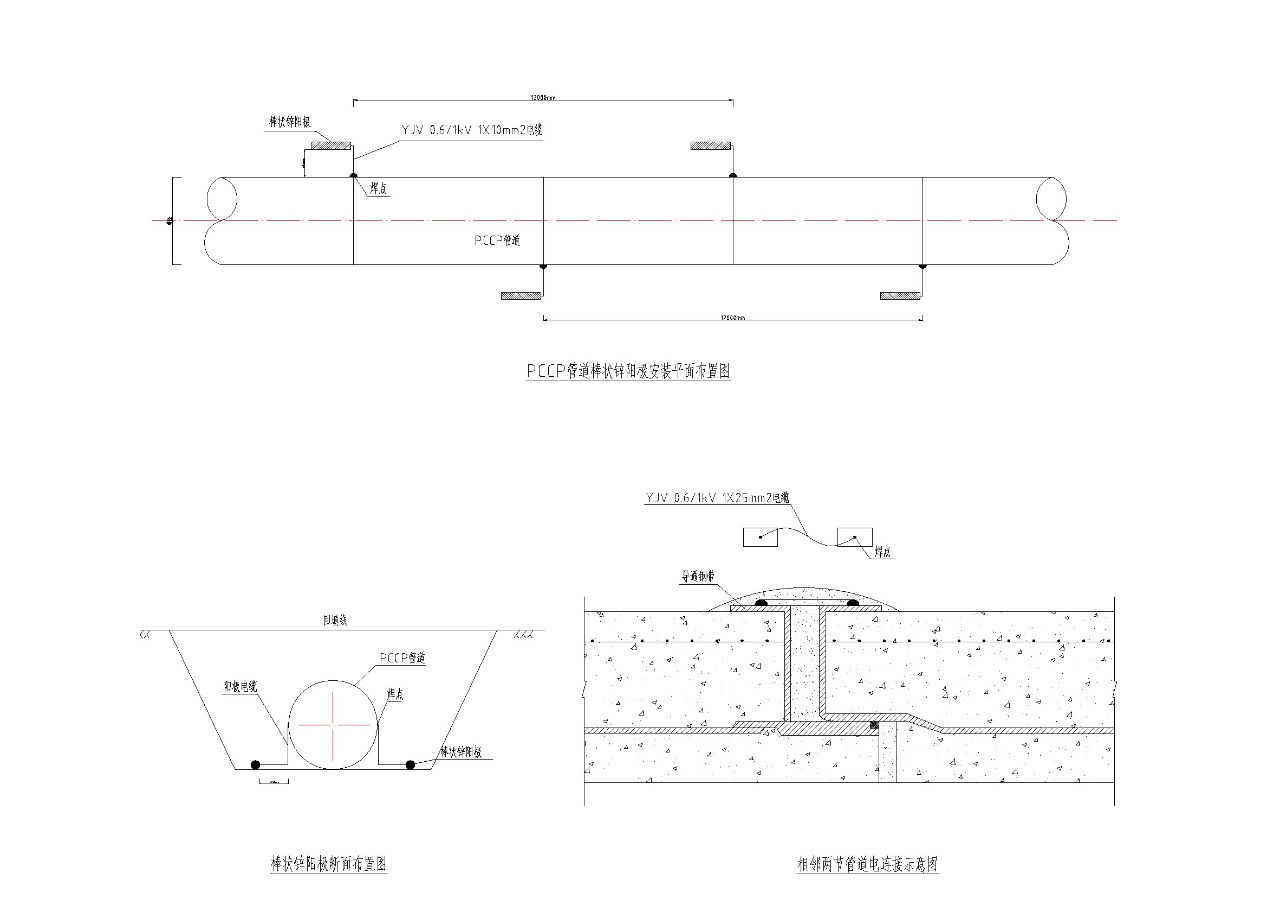

安裝示意圖
四、長輸管道外加電流系統
設計參數：
(1) 最小保護電位：-0.85V（vs Cu/CuSO4）；最大保護電位：-1.20V（vs Cu/CuSO4）；
(2)管線長度：約10Km；
(3)管道規格：DN355.6×8.7mm；
(4)設計壽命：≥30年；
(5)土壤電阻率：本工程滄州正元至鑫?；錃夤芫€沿線土壤電阻率（建設方提供）之間，根據土壤對鋼結構腐蝕綜合評價，管線沿線大部分穿越鹽池田，其地段土壤都屬強腐蝕性，土壤環境較為惡劣；
(6)管道外防腐層：三層PE加強級防腐；
(7)輔助陽極采用淺埋陽極。

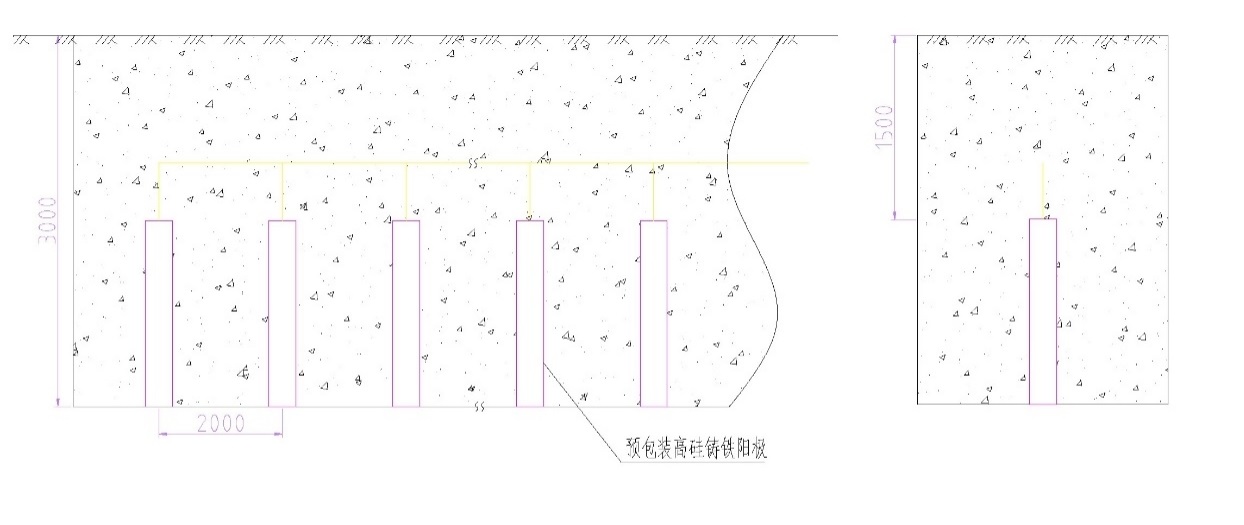

安裝示意圖
