一、 數值模擬技術
陰極保護數值模擬技術是對陰極保護系統的性能進行模擬和預測的一種技術。該技術主要利用數學模型對陰極保護系統進行模擬，通過計算求解出陰極保護系統的性能參數，從而為實際工程提供參考和指導。
二、COMSOL 數值模擬軟件簡介
●COMSOL 由瑞典COMSOL 公司開發，是一款用于陰極保護設計與分析的專業三維仿真軟件。計算精度高，完夠滿足現場工程需要，在業界有較高的聲譽。
●COMSOL 是一個仿真平臺，涵蓋建模工作流程中的所有步驟：定義幾何結構、材料屬性、描述特定現象的物理場，用于求解模型和對結果進行后處理，從而提供準確可靠的分析結果。
三、 軟件主要功能
（1）模擬海上平臺、儲罐、船舶、特殊管段等被保護體的陰極保護系統，計算陰極保護電位分布，優化設計和技術改造；
（2）快速精確計算被保護體的真實電位、電流密度分布，以及周圍環境不同深度的電磁場分布等參數；
（3）計算犧牲陽極隨時間變化的消耗率和形狀；
（4）計算電流密度，得到腐蝕速率，進行腐蝕風險分析；
（5）輔助工程師摸清被保護體腐蝕狀態，預測高風險區域，判斷系統運行異常情況，提供腐蝕試片埋設位置，及時有效地對于腐蝕狀況進行監測；
（6）為防腐設計工程師提供可視化的指導，幫助工程師大幅縮短設計周期、提高設計精確及科學性、降低成本費用。
四、應用方向
主要應用于海上平臺、儲罐、特殊管段、船舶等結構體的陰極保護系統的優化設計和工程改造，可以模擬計算不同的陰極保護方式，包括犧牲陽極SACP和強制電流ICCP，優化陽極布置的位置和數量，合理選擇恒電位儀的輸入電流，同時可以考慮不同陰極保護系統的耦合效應，第三方陰極保護電流和其他外界雜散電流的干擾等影響因素。通過計算被保護體真實電位分布、電流密度分布、地電位分布等關鍵性參數，保證陰極保護電位合理均勻分布，從而保障被保護體的安全。
1.行業與典型客戶
主要應用于石油與天然氣行業，中石油、中石化、中海油、天然氣管道等設計與運行公司、相關研究院所等。

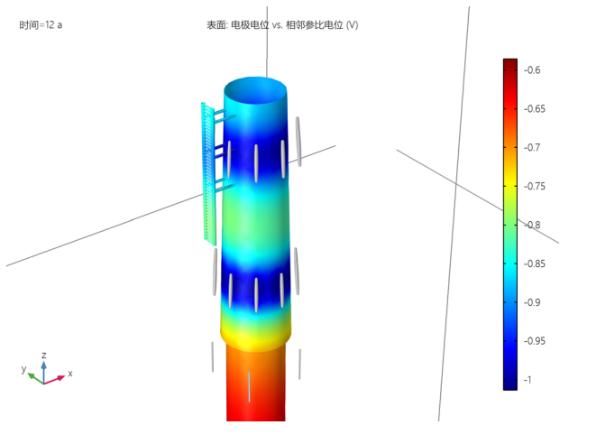

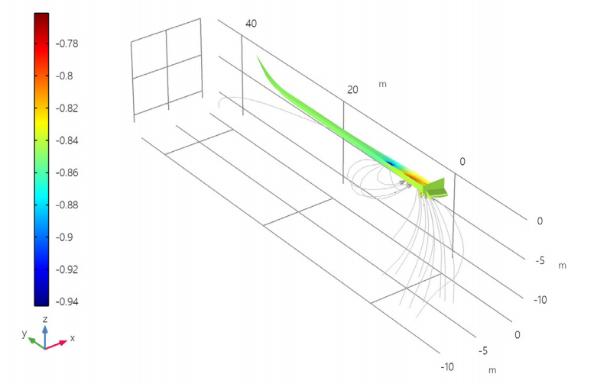

2.模擬效果展示
 |  |
 | |

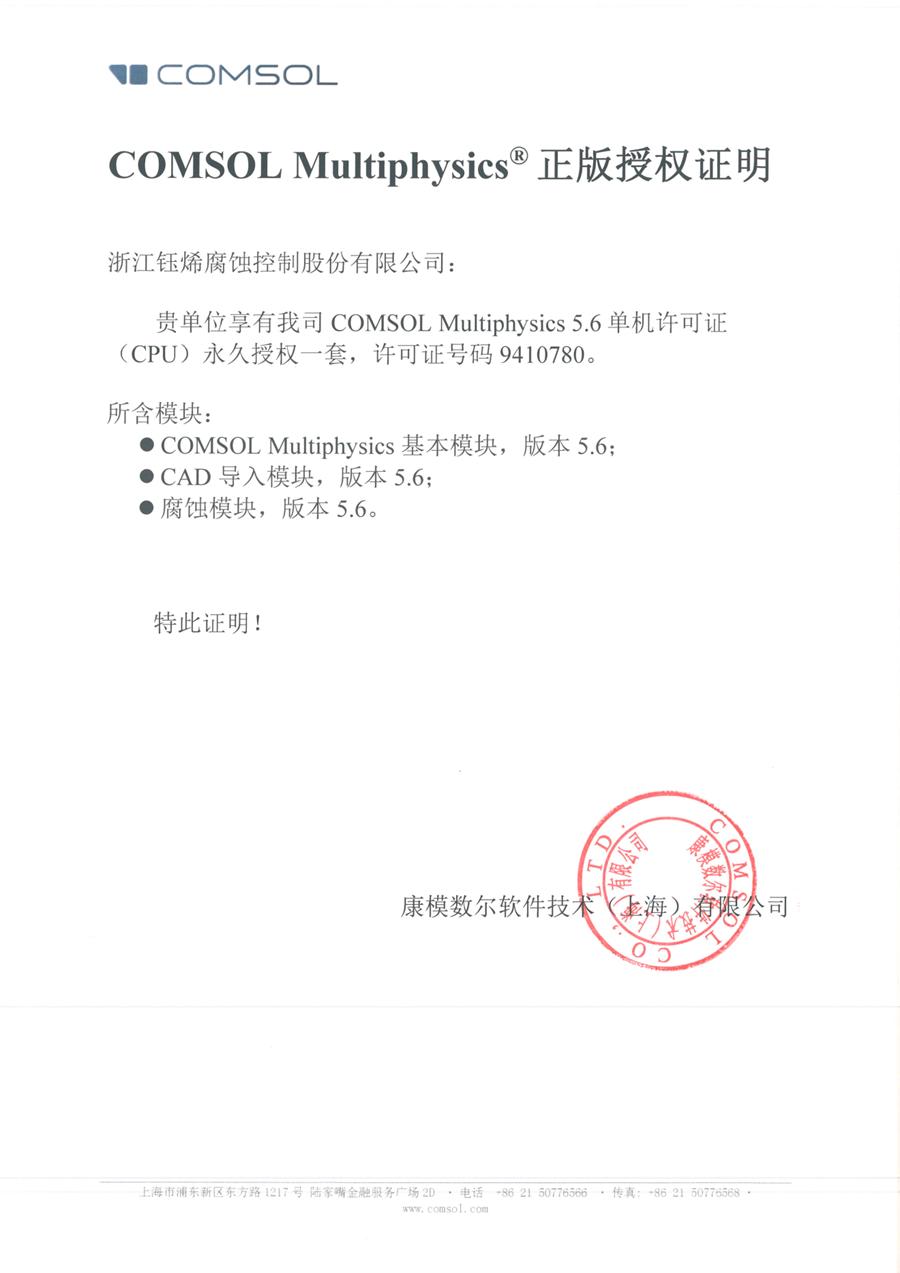

五、授權書
六、數值模擬案例

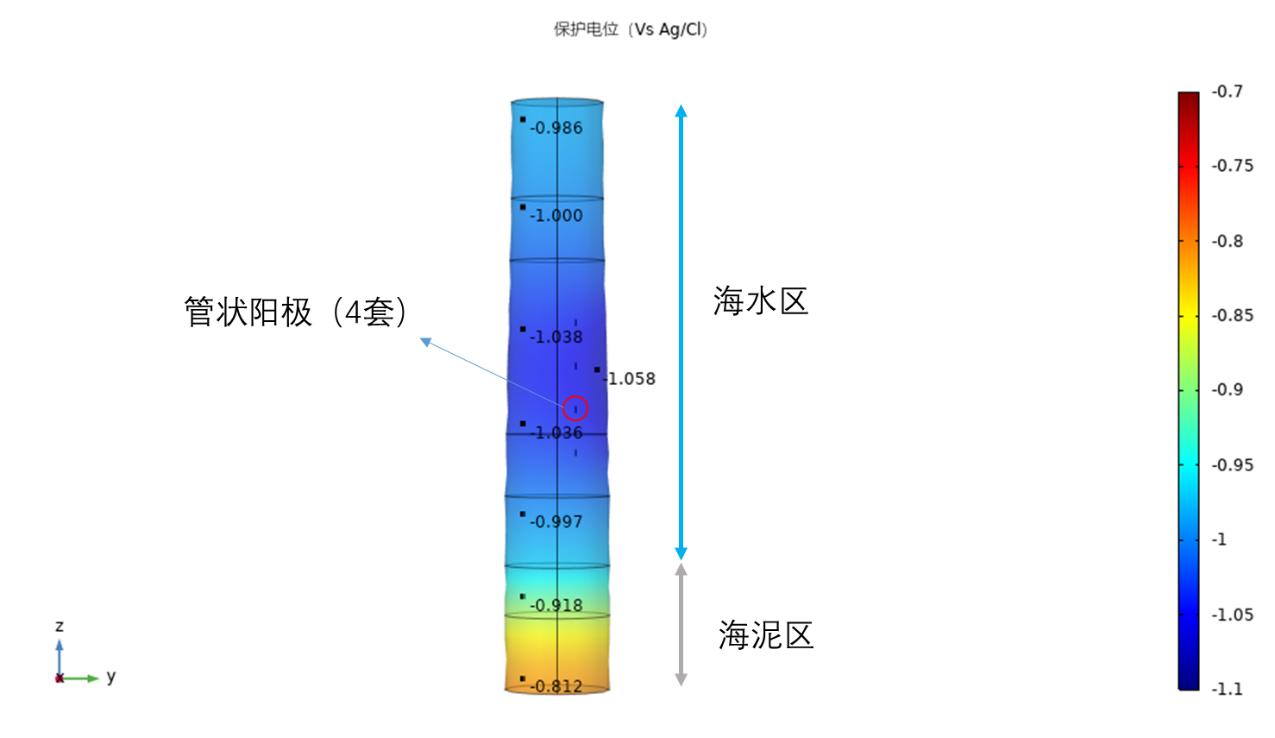

1. 海上風電樁
模型計算條件包括：
（1）鋼結構的極化曲線；
（2）輔助陽極尺寸為φ200（盤狀），φ25×500mm（管狀）；
（3）MMO輔助陽極輸出電流；
（4）保護區域分為海水區（0.25Ω?m）、海泥區（1Ω?m）；
（5）相對參比電極為Ag/AgCl參比電極。
根據上述條件，進行模擬計算，計算結果如下：
風電樁外壁
風電樁內壁

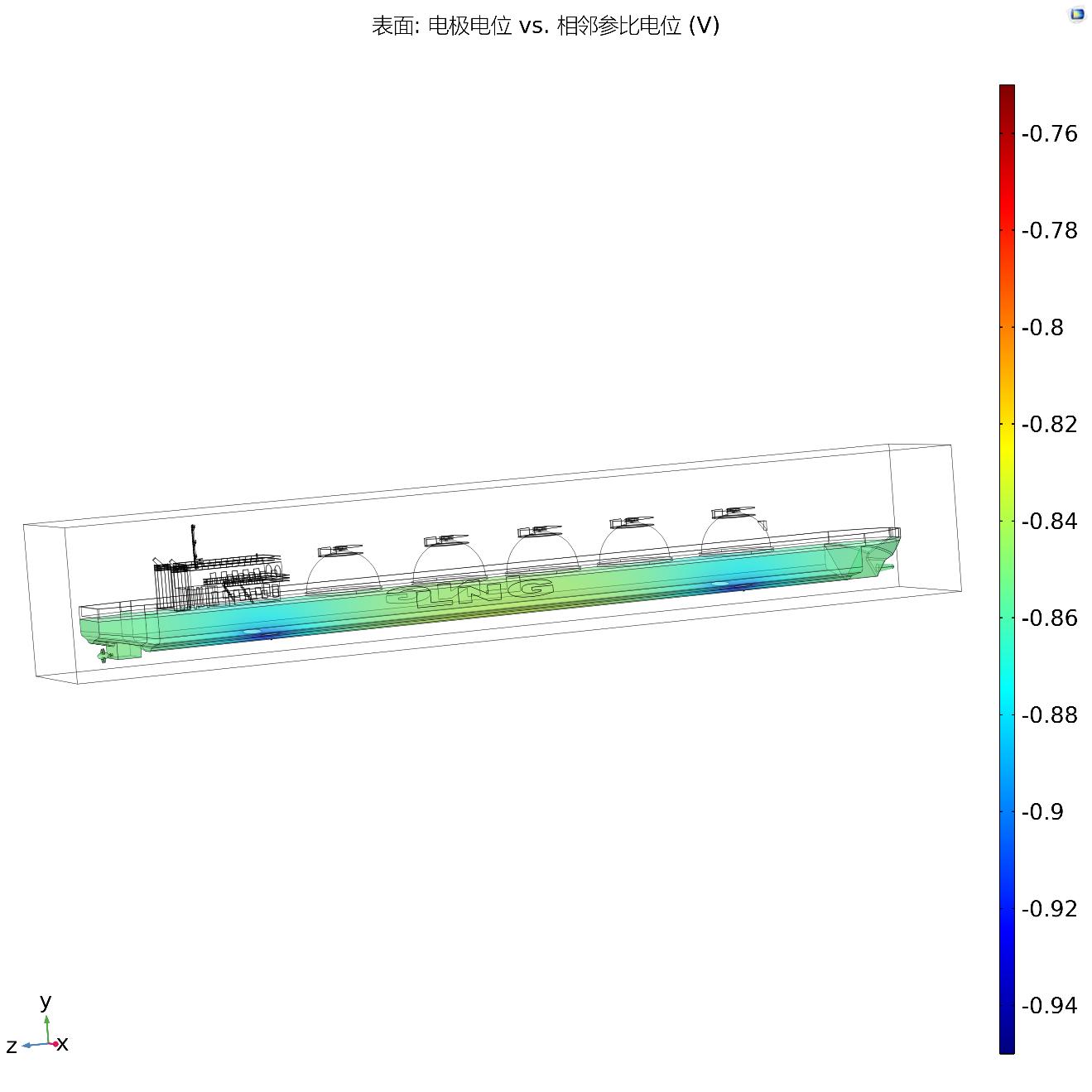

2.船舶
模型計算條件包括：
（1）船體鋼結構的極化曲線；
（2）輔助陽極尺寸為φ500（盤狀）；
（3）MMO輔助陽極輸出電流；
（4）保護區域為海水區（0.25Ω?m）；
（5）相對參比電極為Ag/AgCl參比電極；
根據上述條件，進行模擬計算，計算結果如下：
3.油氣站場

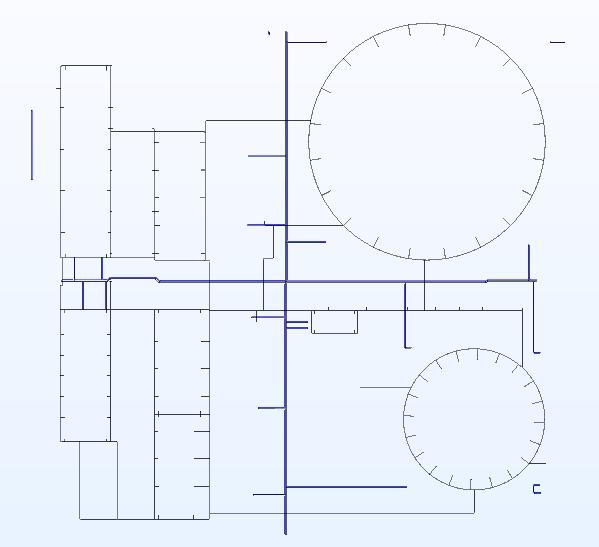

（1）導入模型

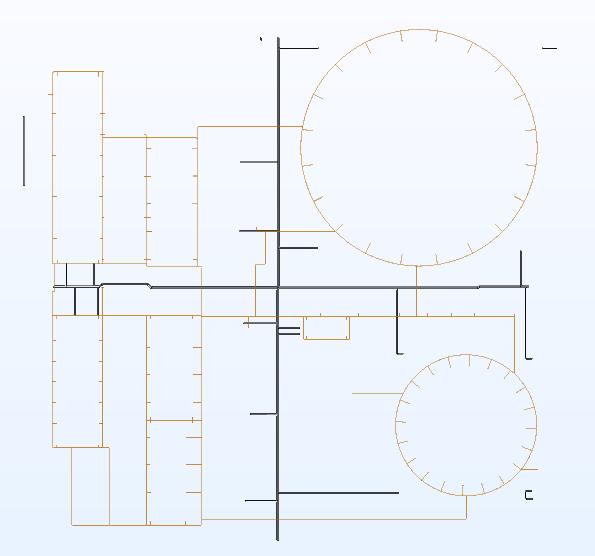

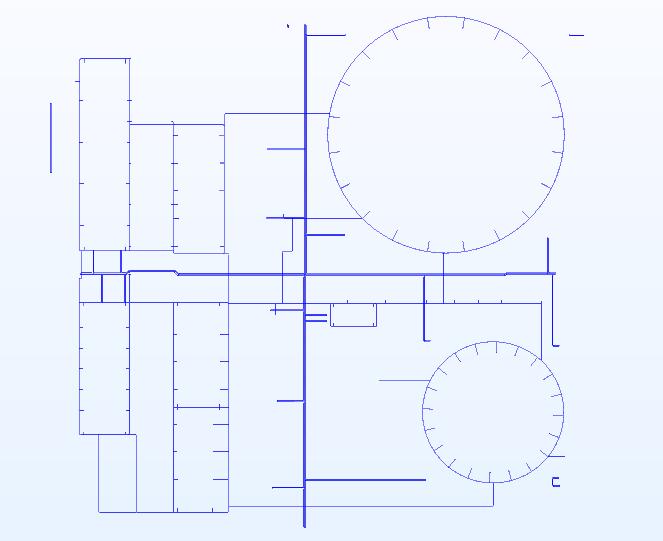

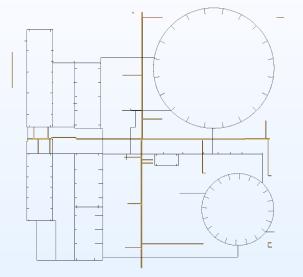

| 整體模型 | 管道 | 柔性陽極 | 接地系統 |
 |  |  |  |

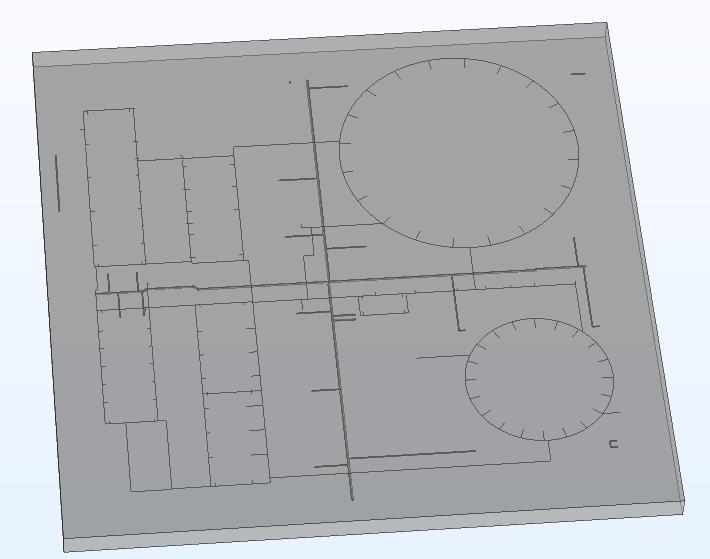

（2）建立土壤介質
（3）計算參數輸入
●定義被保護管道為電極表面1，輸入計算參數。
平衡電位：-0.6V
電極動力方程：
交換電流密度1×10-6，陰陽極傳遞系數0.5。
●定義接地網為電極表面2，輸入計算參數。
平衡電位：0.2V
電極動力方程：
交換電流密度0.01，陰陽極傳遞系數0.5。
●定義陽極輸出電流32mA/m。
●定義土壤介質電阻率5Ω.m。

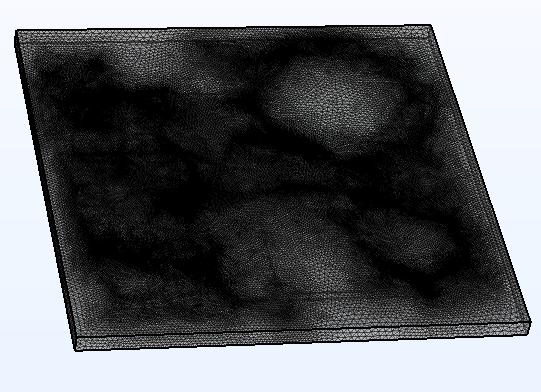

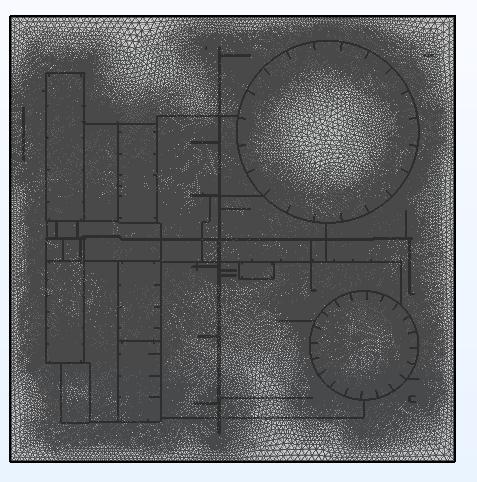

（4）網格劃分
 |  |
（5）陰極保護模擬計算
進行求解器配置、收斂性分析和電位分布計算。

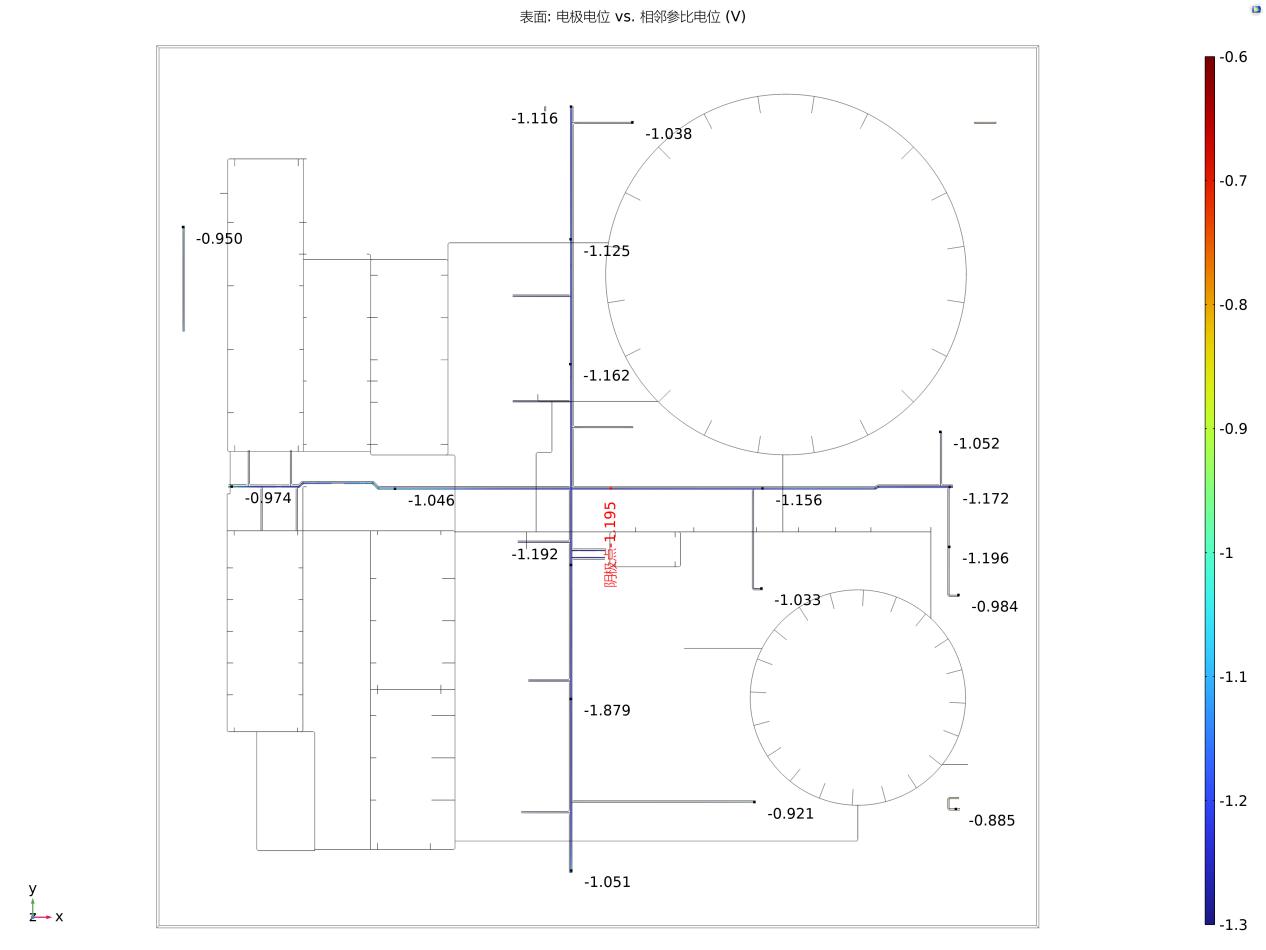

（6）計算結果
4.其他場景

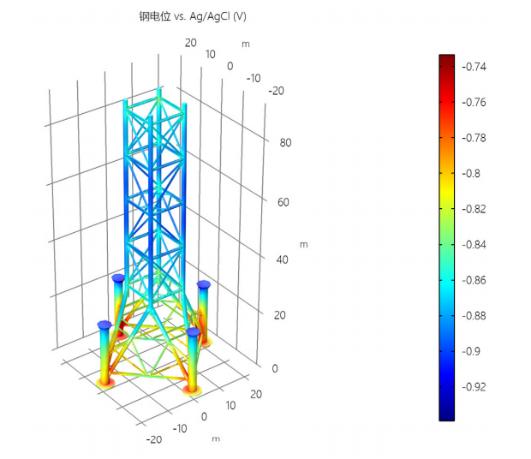

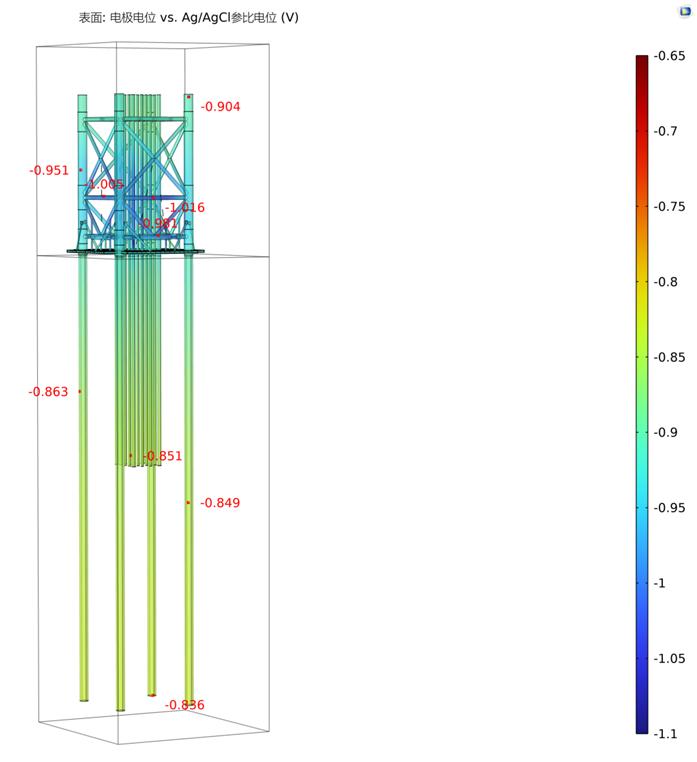

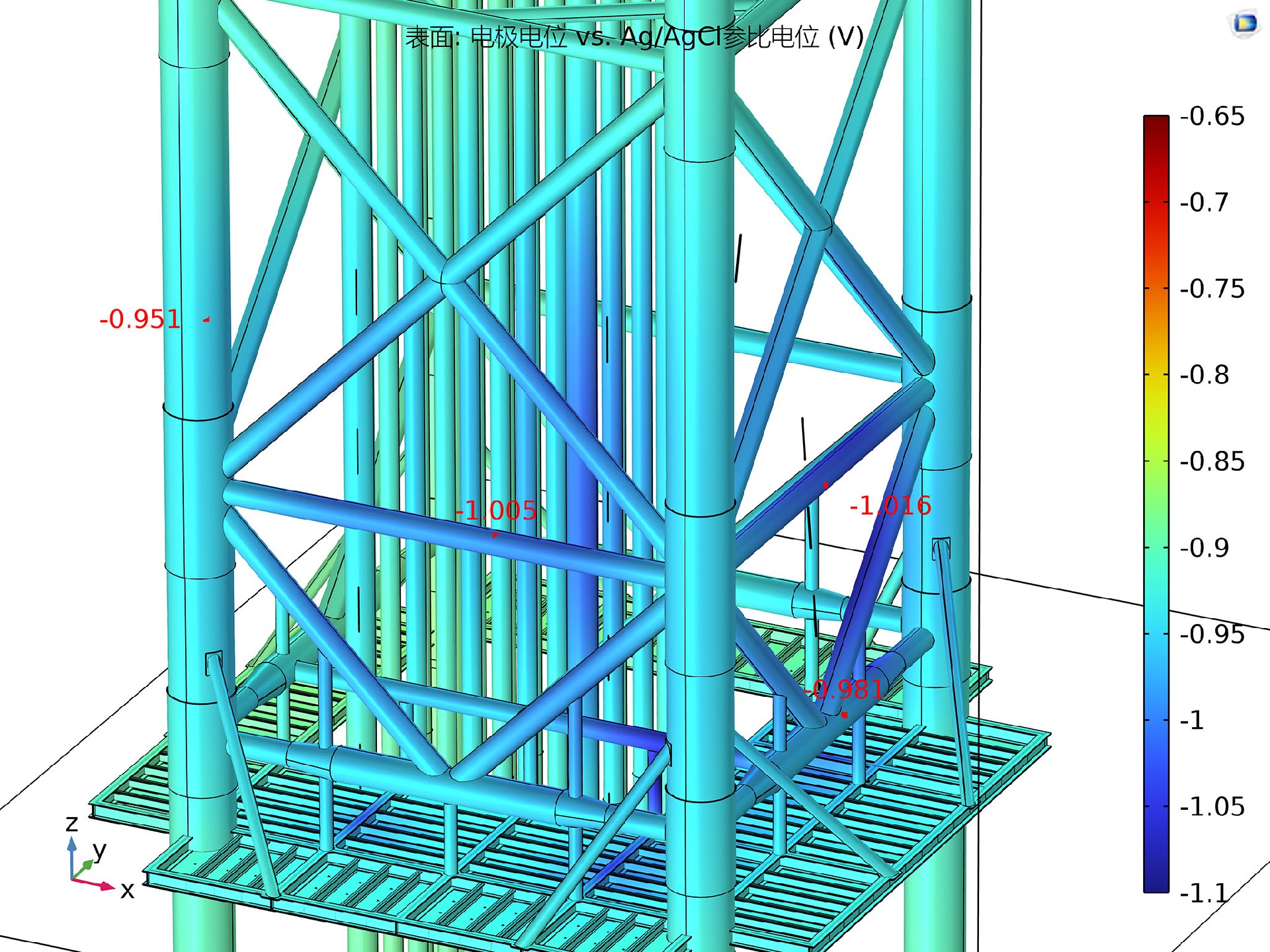

（1）海上油氣平臺
（2）儲罐
