鋅陽極在溫度超過60℃的環(huán)境中容易鈍化，并且更嚴(yán)重的會出現(xiàn)極性反轉(zhuǎn)。一旦發(fā)生極性反轉(zhuǎn)被保護鋼結(jié)構(gòu)將變成陽極去保護鋅陽極，從而加速鋼結(jié)構(gòu)的腐蝕。因此，常規(guī)的鋅陽極并不適用于高溫環(huán)境中，如熱交換器、溫度較高的管道。為了解決這一難題，TopCorr研發(fā)了特殊配方的鋅陽極（III型），可應(yīng)用于50℃-70℃的介質(zhì)環(huán)境中，電位負(fù)于-900mV （vs Ag/AgCl ref.）,電流效率超過770Amp-hrs/kg。通過試驗和現(xiàn)場應(yīng)用證明該陽極在高溫環(huán)境中能夠有效的運行，并且不會發(fā)生極性反轉(zhuǎn)。
鋅陽極化學(xué)成分
元素含量％ | Al | Cd | Mg | Fe | Pb | Cu | 其他 | Zn | |
型 號 | I | 0.10-0.50 | 0.025-0.070 | - | ≤0.0050 | ≤0.0060 | ≤0.0050 | ≤0.10 | 余量 |
II | ≤0.0050 | ≤0.0030 | - | ≤0.0014 | ≤0.0030 | ≤0.0020 | － | 余量 | |
鋅陽極電化學(xué)性能
型號 | 開路電位（-V） | 閉路電位（-V） | 電流容(A.h/kg) | 電流效率 |
I、II | 1.05min | 1.00min | 780min | 95%min |
注：實驗介質(zhì)為人造海水，參比電極為飽和甘汞電極。 | ||||
 |  |

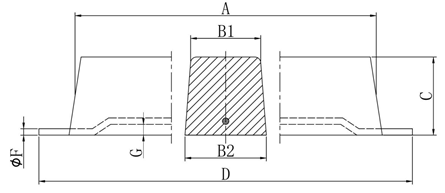

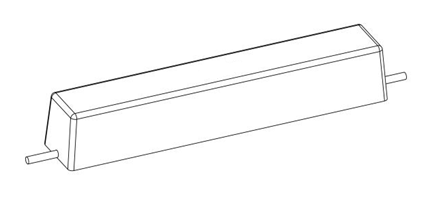

型號 | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | ||
A×（B1+B2）×C | D | F | G | |||
YX-ZN-C-1 | 750×（115+135）×130 | 900 | 16 | 10 | 85.6 | 86.9 |
YX-ZN-C-2 | 500×（115+135）×130 | 650 | 16 | 10 | 57 | 58 |
YX-ZN-C-3 | 500×（105+135）×100 | 650 | 16 | 10 | 41.9 | 42.9 |
YX-ZN-C-4 | 300×（105+135）×100 | 400 | 12 | 10 | 25.3 | 25.6 |
