性能優(yōu)異、質(zhì)量穩(wěn)定
●我司通過嚴格的原材料質(zhì)量控制和生產(chǎn)工藝工藝確保了鋁合金犧牲陽極的使用性能和質(zhì)量穩(wěn)定性。
●原材料的純度決定了陽極成分中有害雜質(zhì)的含量以及配方的精準性，進而對陽極的性能產(chǎn)生決定性作用。我司采用高純度的原材料并對每個生產(chǎn)和供貨原材料批次嚴格按照質(zhì)量控制要求進行成分檢驗、驗收、標記和儲存。
●犧牲陽極作為一種鋁合金澆鑄產(chǎn)品，其金相組織決定了陽極的使用性能。以下為配方相同，生產(chǎn)工藝精確控制的犧牲陽極產(chǎn)品（右）與生產(chǎn)工藝粗獷的犧牲陽極產(chǎn)品（左）的金相組織和電化學性能（DNVGL-B401 APPENDDIX B）測試后的溶解形貌，可見我司工藝精確控制的犧牲陽極晶粒細小且較為均勻、晶粒堆積緊，對應的溶解形貌也更為均勻。
●長期服役過程中，溶解形貌不均勻的陽極產(chǎn)品將面臨因局部腐蝕導致基體掉落而無法充分利用，而我司的陽極產(chǎn)品可以有效規(guī)避這個問題。
晶粒粗大、不均勻 |
晶粒細小且均勻 |
電化學性能檢測后的不均勻溶解形貌 |
電化學性能檢測后的均勻溶解形貌 |
針對使用環(huán)境提供選項
我司犧牲陽極產(chǎn)品系列豐富，針對不同工程使用環(huán)境的提供了對應的犧牲陽極產(chǎn)品，主要包括：
●常規(guī)犧牲陽極
我司生產(chǎn)的常規(guī)犧牲陽極產(chǎn)品性能優(yōu)異、質(zhì)量穩(wěn)定，大量用于船舶、海洋平臺、導管架等場景，電位穩(wěn)定、點容量大、溶解形貌均勻，腐蝕產(chǎn)物易于脫落，有利于減小更換、維護等工作，降低終端用戶的維護成本。
●深海用犧牲陽極
我司生產(chǎn)的深海用犧牲陽極有效解決了常見犧牲陽極在低溫海水環(huán)境下不易活化而無法為結(jié)構(gòu)物提供陰保電流的問題。我司針對深海環(huán)境設計的犧牲陽極可在低溫條件下快速活化，為金屬結(jié)構(gòu)物提供有效的初始極化；并在活化后持續(xù)保持穩(wěn)定的工作電位、陽極反應產(chǎn)物易脫落，為中期和末期的陰極保護的有效性提供了保障。
●海泥環(huán)境用犧牲陽極
海泥環(huán)境用犧牲陽極的開路電位達到-1.13V、工作電位達到-1.08V，緩解了海泥環(huán)境中土壤電阻大導致的電流發(fā)出能力不足問題。
●高溫環(huán)境（40℃-75℃）用犧牲陽極
常規(guī)的鋁合金犧牲陽極以及鋅合金陽極在高溫環(huán)境下往往發(fā)生嚴重鈍化，喪失提供陰極保護的能力；我司為解決這一使用環(huán)境下的問題，專門研制了高溫型鋁合金犧牲陽極，腐蝕產(chǎn)物易脫落，長期使用性能穩(wěn)定，為使用溫度較高的非開放環(huán)境提供防腐方案。
鋁陽極化學成分
對應標準 牌號 | 合金元素% | Al | ||||||||
Zn | In | Cd | Sn | Mg | Ti | Si | Fe | Cu | ||
DNV-RP-B401 | 2.50～5.75 | 0.015～0.040 | ≤0.002 | ≤0.12 | ≤0.09 | ≤0.003 | 余量 | |||
GB/T 4948-A12 | 2.2～5.2 | 0.020～0.045 | -- | 0.018～0.035 | -- | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A13 | 5.5～7.0 | 0.025～0.035 | -- | -- | -- | -- | 0.10 ～ 0.15 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A14 | 2.5～4.0 | 0.020～0.050 | -- | 0.025～0.075 | 0.50～1.00 | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
GB/T 4948-A21 | 4.0～7.0 | 0.020～0.050 | -- | -- | 0.50～1.50 | 0.01～0.08 | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
注：當用戶有要求時，對犧牲陽極的化學成分可作適當調(diào)整，但其性能與質(zhì)量均符合相關標準的規(guī)定。 | ||||||||||
鋁陽極電化學性能
對應標準 牌號 | 開路電位 -V，SCE | 閉路電位 -V，SCE | 實際電容量 A.h/kg | 電流效率 % |
GB/T 4948-A12、A13、A14 | 1.10～–1.18 | 1.05～1.12 | ≥2400 | ≥85 |
GB/T 4948-A21 | 1.10～–1.18 | 1.05～1.12 | ≥2600 | ≥90 |
DNV-RP-B401 | / | ≥1.10 | ≥2500 | / |
注：1、參比電極：飽和甘汞電極； 2、介質(zhì)：人造海水或天然海水。 | ||||
 |  |

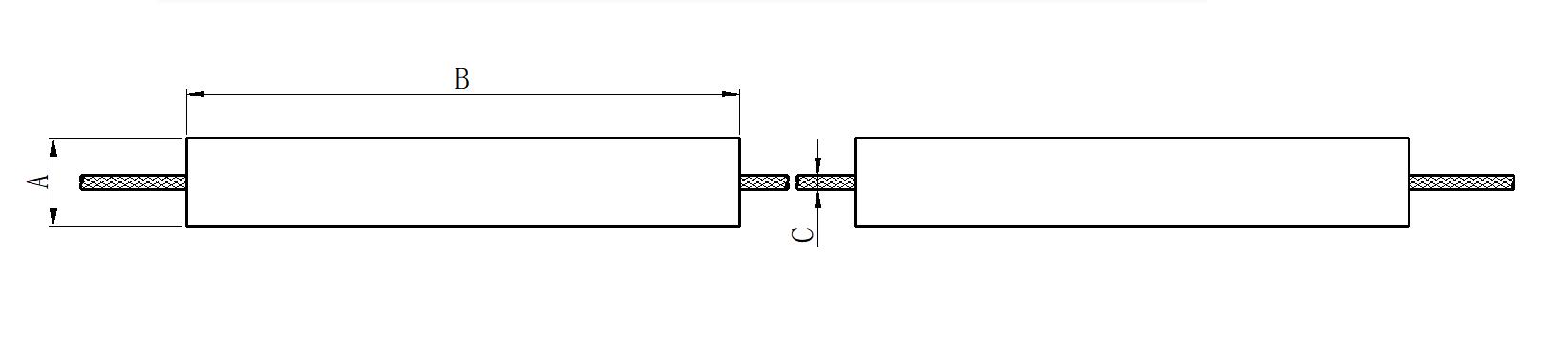

型號 | 陽極尺寸 A*B（mm） | 陽極凈重 （kg） | 發(fā)生電流量（A） | 使用壽命 （a） | 鋼絲繩直徑 C（mm） | |
初期 | 末期 | |||||
YX-AL-A-1 | Φ160*1000 | 47.2 | 1.14 | 0.59 | 20 | Φ15.5 |
YX-AL-A-2 | Φ180*1400 | 95.4 | 1.50 | 0.79 | 30 | Φ17 |
YX-AL-A-3 | Φ200*1800 | 150.7 | 1.82 | 0.99 | 40 | Φ23 |
