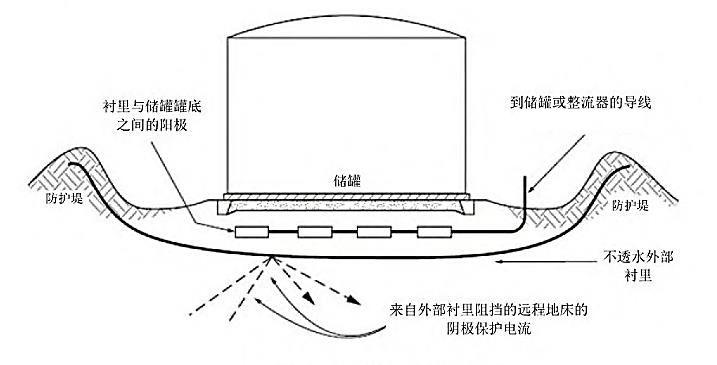

儲罐罐底外表面采用外加電流的陰極保護方法，設計將輔助陽極埋設在儲罐底部砂墊層中，通過恒電位儀為儲罐外底板提供穩定陰極保護電流的方式來實現對罐底板的防腐保護。整套外電電流系統包括：輔助陽極、智能恒電位儀、參比電極、防爆接線箱、智能測試樁、電纜以及其他輔材。
現階段，最常用的輔助陽極為混合金屬氧化物（MMO-Ti）柔性陽極。

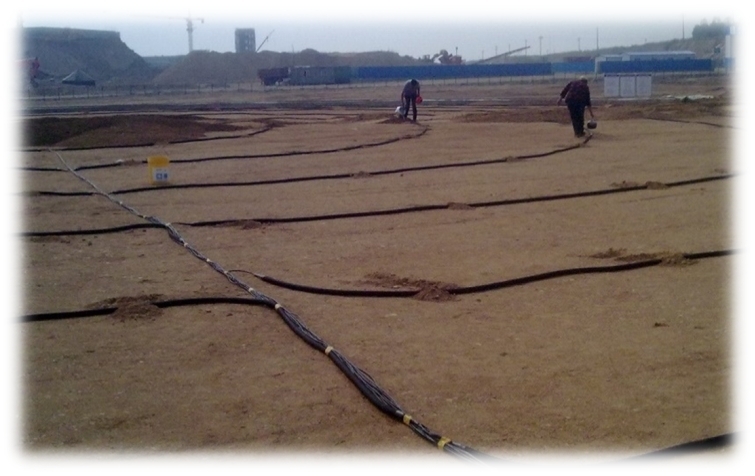

柔性陽極技術是將柔性陽極以圓環狀敷設于儲罐底部的砂墊層中。柔性陽極埋設于儲罐基礎沙層中，應保證底部有50mm的沙層厚度；柔性陽極采用同心圓環形敷設，柔性陽極環間距推薦3~5米，各陽極環兩端單獨引線至儲罐外陽極接線箱。各柔性陽極及電纜引線在工廠內預制好，現場無需接頭作業，從而保證柔性陽極陰極保護質量更為可靠，施工效率更高。
 |  |

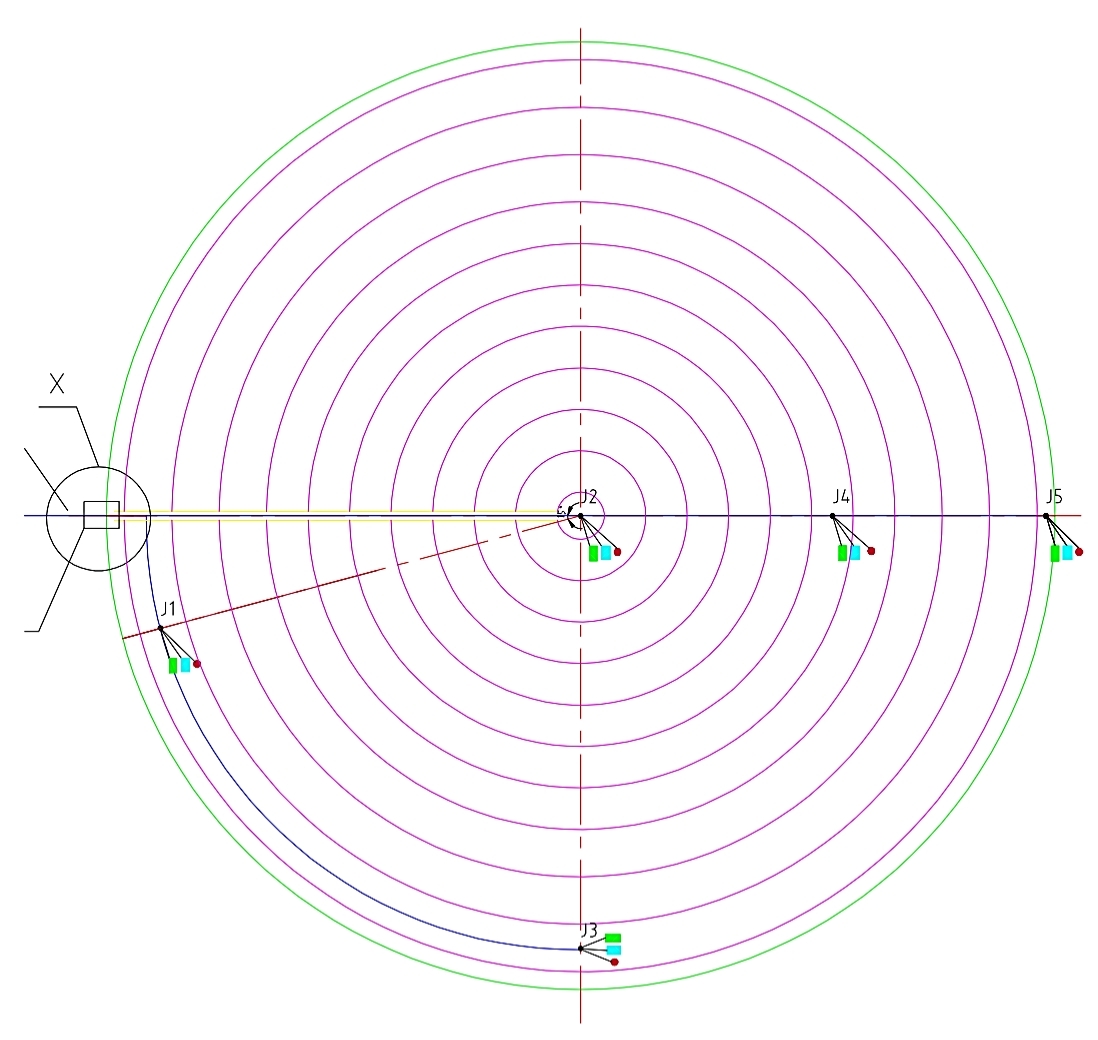

柔性陽極安裝示意圖 | |
基于MMO/Ti絲的柔性陽極，具有電流利用效率高、雜散電流干擾小和耐電流沖擊能力強、排流密度大、使用壽命長的技術特點，是新一代的柔性陽極。
MMO/Ti柔性陽極主要由MMO/Ti陽極絲、電纜、焦炭填充料、包裹耐酸織物及外部機械編織保護網格層組成。

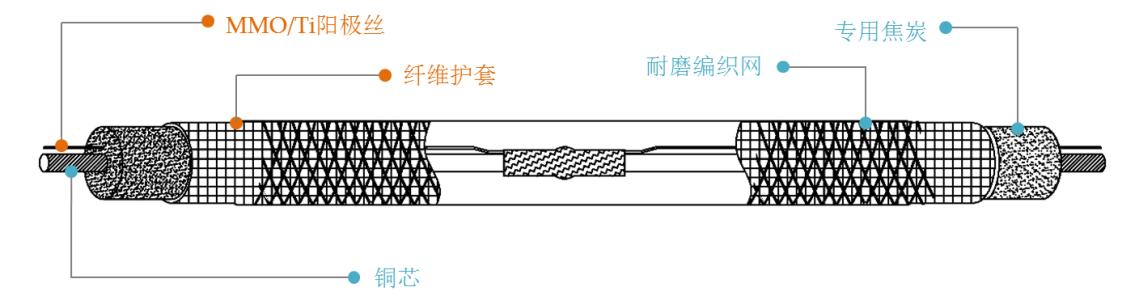

MMO/Ti柔性陽極結構示意圖
MMO/Ti柔性陽極具有排流密度大、可靠性高、使用壽命長等技術優勢，產品性能參數指標達到國際先進水平。
