化學成分
元素，% | ASTM A518/A518M | BS1591 |
Grade 3 | Si Cr 14 4 | |
C | 0.70-1.10 | ≤1.40 |
Mn | ≤1.50 | ≤0.50 |
Si | 14.20-14.75 | 14.25-15.25 |
Cr | 3.25-5.00 | 4.00-5.00 |
Mo | ≤0.20 | － |
Cu | ≤0.50 | － |
P | － | ≤0.25 |
S | － | ≤0.10 |
Fe | 余量 | 余量 |
電化學性能
電流密度 （海水環境） | 電流密度 （淡水及土壤環境） | 消耗率 （海水環境） | 消耗率 （淡水及土壤環境） |
30-50A/m2 | 10 A/m2 | 0.5kg/A.y | 0.15kg/A.y |
預包裝高硅鑄鐵陽極根據不同使用方法，可以預包裝為淺埋陽極和深井陽極。
淺埋陽極安裝于地下1m或更深的土壤中，可分為立式，水平式兩種安裝方式。立式陽極由一根或多根垂直埋入地中的陽極排列構成，陽極間用電纜聯接，其優點是接地電阻穩定；水平式陽極將陽極以水平方向埋入一定深度的地層中，其優點是易于施工，單支陽極故障易排查。

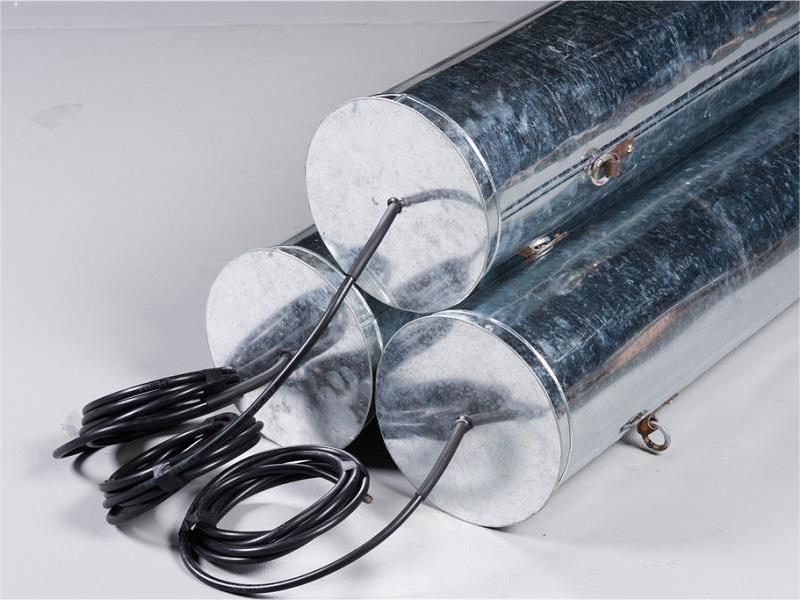

淺埋陽極采用預包裝形式，主要由高硅鑄鐵陽極、定位架、焦炭填料、鋼套管及引線電纜等組成。
深井陽極是指一支或多支陽極垂直安裝于地下15m或更深的井孔中，在工程中采用深井陽極技術，就能有效降低接地電阻，并改善地表電位分布，降低接觸電壓和跨步電壓，使土壤高電阻率地區的陰極保護工程施工達到設計要求。
淺埋陽極采用預包裝形式，主要由高硅鑄鐵陽極、導氣裝置、電纜保護管、電纜、填充料、吊裝結構等結構組成。
淺埋高硅鑄鐵陽極
型 號 | 硅鐵陽極尺寸 | 包裝后尺寸 | 電流輸出 |
YX-HSCI-SR04-200 | Ф50×1500mm | Ф200×2000mm | 2.5A |
YX-HSCI-SR06-200 | Ф76×1500mm | Ф200×2000mm | 3.8A |
深井用高硅鑄鐵陽極
型號 | 硅鐵陽極尺寸 | 硅鐵陽極支數 | 預包裝尺寸 | 電流輸出 |
YX-HSCI-DT50-219-4000 | φ50×1500mm | 2 | φ219×4000mm | 5A |
YX-MMO-DT50-219-6000 | φ50×1500mm | 3 | φ219×6000mm | 7.5A |
YX-HSCI-DT75-273-4000 | φ75×1500mm | 2 | φ273×4000mm | 7.6A |
YX-MMO-DT75-273-6000 | φ75×1500mm | 3 | φ273×6000mm | 11.4A |
