性能指標
| 項目 | 技術參數 |
MMO涂層 | IrO2/Ta2O5（土壤、淡水環境） IrO2/Ta2O5 /Ru2O3（海水環境） |
電流輸出 | 52mA/m～600 mA/m |
陽極消耗率 | ≤6mg/A×a |
金屬氧化物涂層厚度 | ≥6g/m2 |
金屬氧化物的電阻率（mohm×cm） | 0.0056 |
陽極電阻 | ≤0.007ohm·cm |
規格型號
深井陽極地床是指一支或多支陽極垂直安裝于地下15m或更深的井孔中，以提供陰極保護的陽極地床。在工程中采用深井陽極技術，就能有效降低接地電阻，并改善地表電位分布，降低接觸電壓和跨步電壓，使土壤高電阻率地區的陰極保護工程施工達到設計要求。
深井陽極地床應在地下金屬構筑物密集、無法設置淺埋陽極、或使用普通的淺埋陽極會對鄰近的金屬構筑物產生干擾，或者地表的土壤電阻率高的場合使用。
深井陽極系統由MMO陽極、導氣裝置、電纜保護管、電纜、填充料、吊裝結構等結構組成。

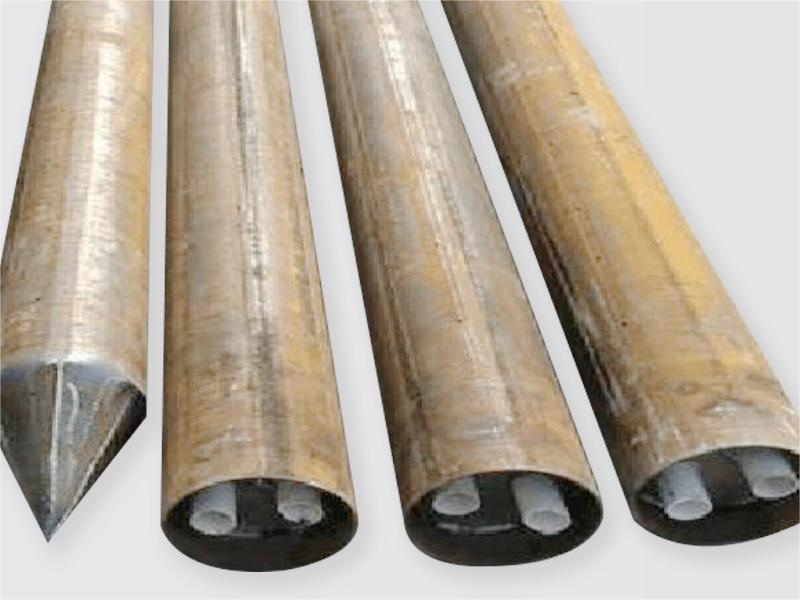

●MMO陽極預先封裝在φ219mm（273mm）的20#鋼套管內，鋼套管長度一般為6000mm（4000mm），每根套管內串接3支（2支）MMO陽極。
●套管內有良好的排氣措施，并安裝專門的排氣管及保證現場準確定位，有效防止氣阻的發生。
●每個套管內有一根陽極體電纜通過電纜管引出，陽極與電纜的接頭采取可靠的密封形式，能承受水壓和陽極釋放氣體造成的氧化降解。
●陽極周圍應填充高純度、低阻抗碳素填料且填充密實。
●套管端部有方便吊裝的U形吊環，方便吊裝和施工。
型號 | MMO陽極尺寸 | MMO陽極支數 | 預包裝尺寸 | 電流輸出 | 應用場景 |
YX-MMO-D25-219-4000 | φ25×1000mm | 2 | φ219×4000mm | 16A | 長輸管道、站場 |
YX-MMO-D25-219-6000 | φ25×1000mm | 3 | φ219×6000mm | 24A | 長輸管道、站場 |
YX-MMO-D25-273-4000 | φ25×1000mm | 2 | φ273×4000mm | 16A | 長輸管道、站場 |
YX-MMO-D25-273-6000 | φ25×1000mm | 3 | φ273×6000mm | 24A | 長輸管道、站場 |
