鋅陽極在溫度超過60℃的環(huán)境中容易鈍化，并且更嚴(yán)重的會(huì)出現(xiàn)極性反轉(zhuǎn)。一旦發(fā)生極性反轉(zhuǎn)被保護(hù)鋼結(jié)構(gòu)將變成陽極去保護(hù)鋅陽極，從而加速鋼結(jié)構(gòu)的腐蝕。因此，常規(guī)的鋅陽極并不適用于高溫環(huán)境中，如熱交換器、溫度較高的管道。為了解決這一難題，TopCorr研發(fā)了特殊配方的鋅陽極（III型），可應(yīng)用于50℃-70℃的介質(zhì)環(huán)境中，電位負(fù)于-900mV （vs Ag/AgCl ref.）,電流效率超過770Amp-hrs/kg。通過試驗(yàn)和現(xiàn)場應(yīng)用證明該陽極在高溫環(huán)境中能夠有效的運(yùn)行，并且不會(huì)發(fā)生極性反轉(zhuǎn)。
鋅陽極化學(xué)成分
元素含量％ | Al | Cd | Mg | Fe | Pb | Cu | 其他 | Zn | |
型 號(hào) | I | 0.10-0.50 | 0.025-0.070 | - | ≤0.0050 | ≤0.0060 | ≤0.0050 | ≤0.10 | 余量 |
II | ≤0.0050 | ≤0.0030 | - | ≤0.0014 | ≤0.0030 | ≤0.0020 | － | 余量 | |
鋅陽極電化學(xué)性能
型號(hào) | 開路電位（-V） | 閉路電位（-V） | 電流容(A.h/kg) | 電流效率 |
I、II | 1.05min | 1.00min | 780min | 95%min |
注：實(shí)驗(yàn)介質(zhì)為人造海水，參比電極為飽和甘汞電極。 | ||||
 |  |

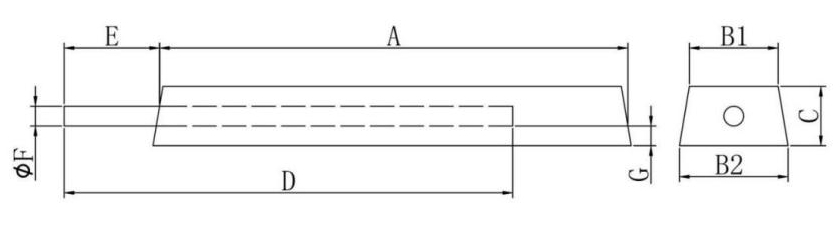

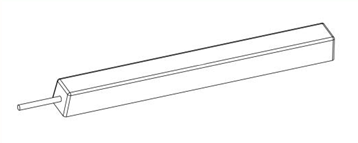

型號(hào) | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | |||
A×（B1+B2）×C | D | E | F | G | |||
YX-ZN-P-1 | 1000×（78+88）×85 | 700 | 100 | 16 | 30 | 49.4 | 50.4 |
YX-ZN-P-2 | 1000×（65+75）×65 | 700 | 100 | 16 | 25 | 31.5 | 32.5 |
YX-ZN-P-3 | 800×（60+80）×65 | 600 | 100 | 12 | 25 | 25.5 | 26 |
YX-ZN-P-4 | 800×（55+64）×60 | 500 | 100 | 12 | 20 | 20 | 20.4 |
YX-ZN-P-5 | 650×（58+64）×60 | 400 | 100 | 12 | 20 | 16.6 | 16.9 |
YX-ZN-P-6 | 550×（58+64）×60 | 400 | 100 | 12 | 20 | 14 | 14.3 |
YX-ZN-P-7 | 600×（52+56）×54 | 460 | 100 | 12 | 15 | 12.1 | 12.5 |
YX-ZN-P-8 | 600×（40+48）×45 | 360 | 100 | 12 | 15 | 8.2 | 8.5 |
