鋅陽極在溫度超過60℃的環(huán)境中容易鈍化，并且更嚴(yán)重的會(huì)出現(xiàn)極性反轉(zhuǎn)。一旦發(fā)生極性反轉(zhuǎn)被保護(hù)鋼結(jié)構(gòu)將變成陽極去保護(hù)鋅陽極，從而加速鋼結(jié)構(gòu)的腐蝕。因此，常規(guī)的鋅陽極并不適用于高溫環(huán)境中，如熱交換器、溫度較高的管道。為了解決這一難題，TopCorr研發(fā)了特殊配方的鋅陽極（III型），可應(yīng)用于50℃-70℃的介質(zhì)環(huán)境中，電位負(fù)于-900mV （vs Ag/AgCl ref.）,電流效率超過770Amp-hrs/kg。通過試驗(yàn)和現(xiàn)場(chǎng)應(yīng)用證明該陽極在高溫環(huán)境中能夠有效的運(yùn)行，并且不會(huì)發(fā)生極性反轉(zhuǎn)。
鋅陽極化學(xué)成分
元素含量％ | Al | Cd | Mg | Fe | Pb | Cu | 其他 | Zn | |
型 號(hào) | I | 0.10-0.50 | 0.025-0.070 | - | ≤0.0050 | ≤0.0060 | ≤0.0050 | ≤0.10 | 余量 |
II | ≤0.0050 | ≤0.0030 | - | ≤0.0014 | ≤0.0030 | ≤0.0020 | － | 余量 | |
鋅陽極電化學(xué)性能
型號(hào) | 開路電位（-V） | 閉路電位（-V） | 電流容(A.h/kg) | 電流效率 |
I、II | 1.05min | 1.00min | 780min | 95%min |
注：實(shí)驗(yàn)介質(zhì)為人造海水，參比電極為飽和甘汞電極。 | ||||

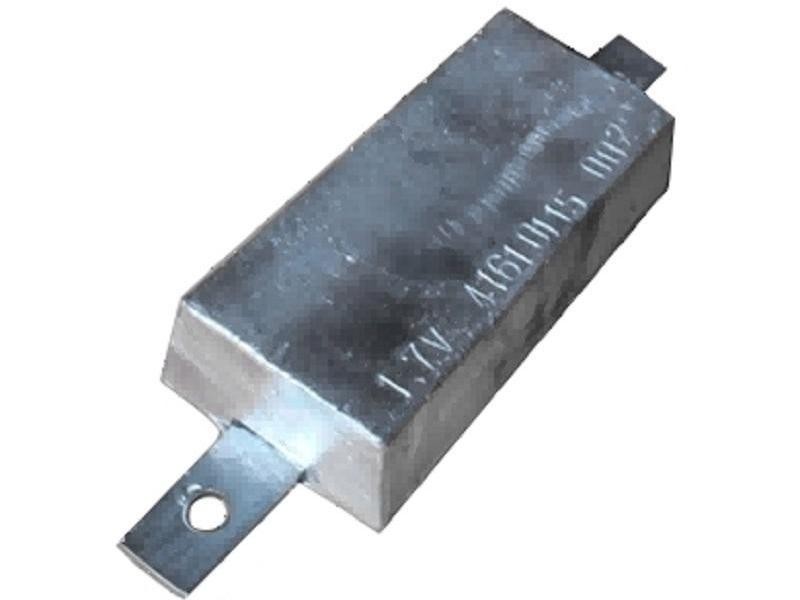

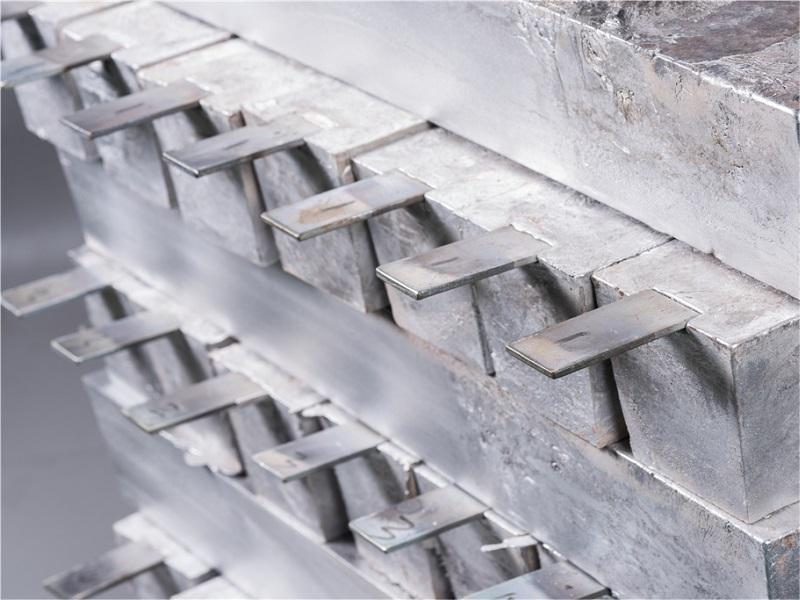

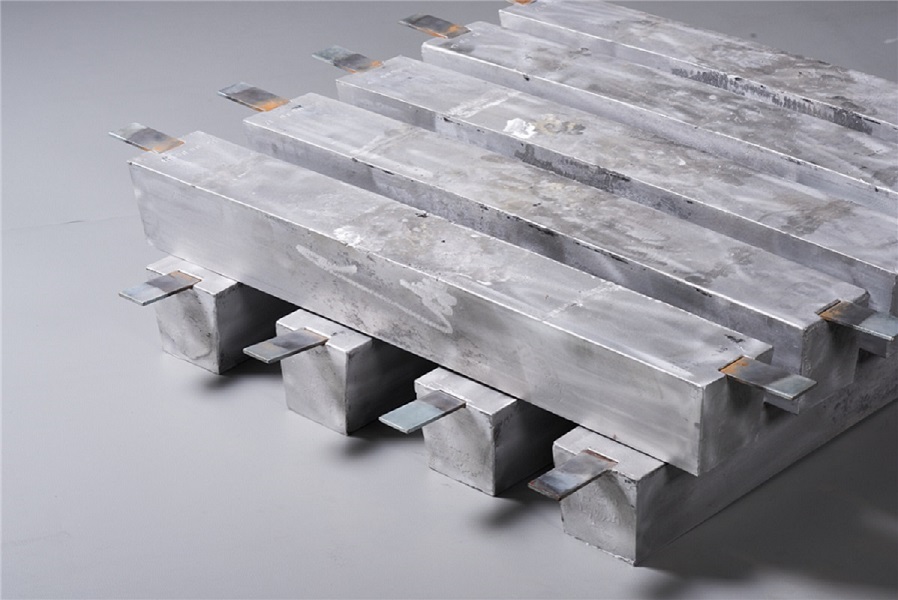

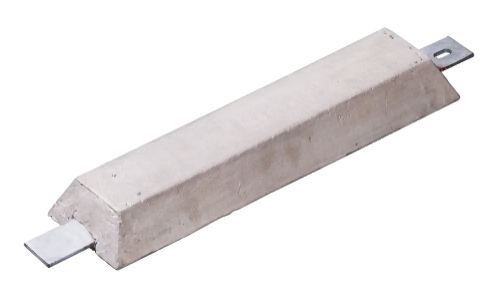

海水冷卻水系統(tǒng)用長(zhǎng)條鋁陽極
 |  |
型號(hào) | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | |||
A×（B1+B2）×C | D | E | F | G | |||
YX-ZN-E-1 | 500×（115+135）×130 | 620 | 50 | 6 | 10 | 56.9 | 58.3 |
YX-ZN-E-2 | 1000×（80+100）×80 | 1200 | 30 | 6 | 8 | 50 | 51.7 |
YX-ZN-E-3 | 500×（105+135）×100 | 620 | 40 | 6 | 10 | 42 | 43.2 |
YX-ZN-E-4 | 500×（80+100）×80 | 620 | 30 | 6 | 8 | 24.8 | 25.6 |
YX-ZN-E-5 | 400×（110+120）×50 | 500 | 35 | 4 | 6 | 15.8 | 16.3 |
YX-ZN-E-6 | 300×（140+160）×40 | 360 | 60 | 4 | 6 | 12.3 | 13 |
YX-ZN-E-7 | 200×（90+110）×40 | 250 | 30 | 3 | 6 | 5.5 | 5.7 |

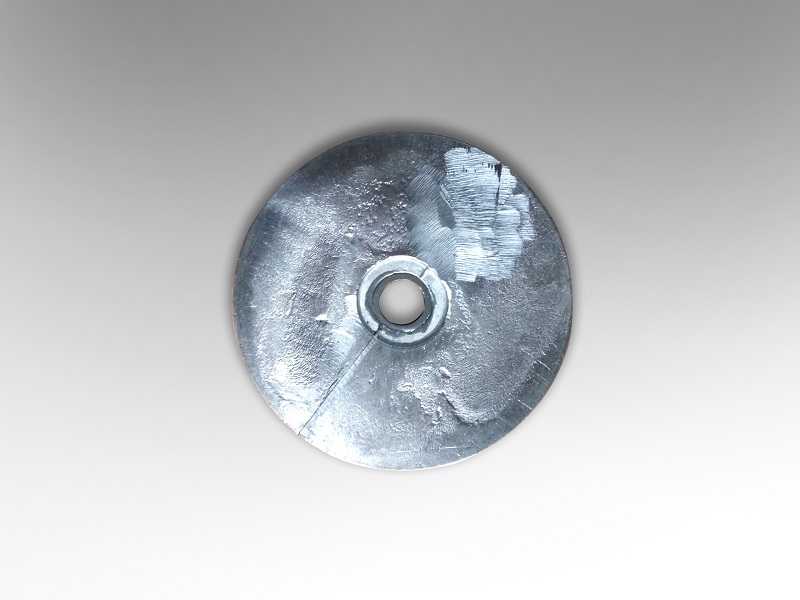

海水冷卻水系統(tǒng)用圓盤狀鋁陽極
 |  |
型號(hào) | 規(guī)格/mm | 鐵腳尺寸/mm | 凈重/kg | 毛重/kg | |||||
A×B | C | D | E | F | H | G | |||
YX-ZN-E-8 | 300×60 | 40 | 80 | 50 | 12 | 6 | 6 | 28.4 | 28.6 |
YX-ZN-E-9 | 360×40 | 50 | 100 | 70 | 14 | 5 | 6 | 27.3 | 27.6 |
YX-ZN-E-10 | 300×40 | 40 | 80 | 50 | 12 | 5 | 6 | 18.8 | 19 |
YX-ZN-E-11 | 200×50 | 35 | 75 | 45 | 10 | 5 | 4 | 10 | 10.2 |
YX-ZN-E-12 | 180×50 | 35 | 75 | 45 | 10 | 5 | 4 | 8 | 8.1 |
YX-ZN-E-13 | 120×100 | 30 | 75 | 45 | 10 | 8 | 4 | 6.5 | 6.7 |
